共阴共阳快恢复

产品概述

沃尔德共阴共阳快恢复二极管具有一致性好，低VF值、低Trr、低漏电流的特性，应用于高频桥式整流电路，正负压输出整流电路、高频高压大电流电路。

产品特点

VF值及反向恢复时间

低VF值，低反向恢复时间。

漏电流

低漏电流

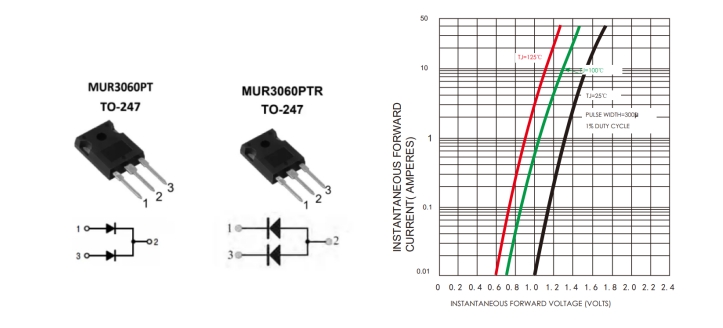

产品曲线图

应用领域

工业电源

医疗电源

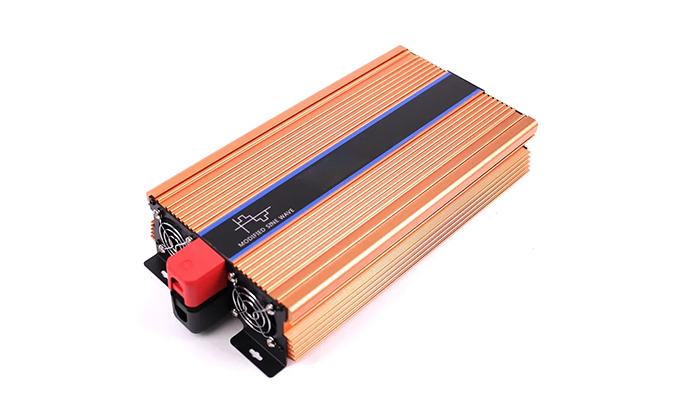

逆变器

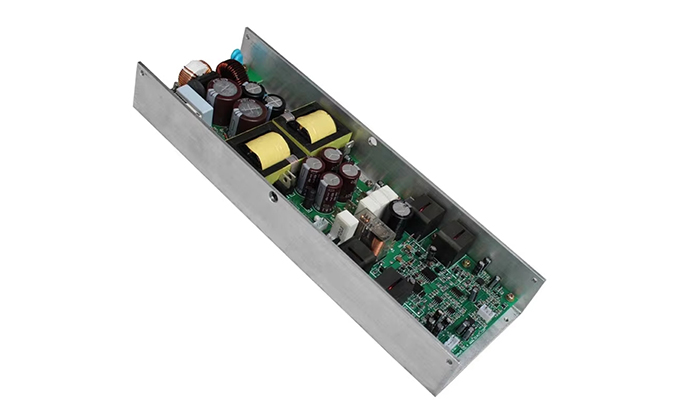

音响电源

焊机

产品选型

Type	Current(A)	Voltage(V)	Package	VF @25℃	VF @125℃	Trr(ns)	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）	Download
MUR1060D	10	600	TO-252	1.7@10A	1.5@10A	35	5	0.25	150	-55 to +150
MURE1060D-TB	10	600	TO-252	1.65@5A	1.45@5A	35	5	0.25	150	-55 to +150
MUR1060CTF	10	600	TO-220F	1.7@5A	1.5@5A	35	5	0.25	150	-55 to +150
MUR1060CTFR	10	600	TO-220F	1.7@5A	1.5@5A	35	5	0.25	150	-55 to +150
MUR1080CTF	10	800	TO-220F	2.0@5A	1.8@5A	35	5	0.25	150	-55 to +150
MUR2030CTF	10	300	TO-220F	1.2@10A	1.05@10A	35	10	0.5	200	-55 to +150
MUR1060CTF-A	10	600	TO-220F	1.2@2A	1.0@2A	35	5	0.25	150	-55 to +150
MUR1060CTFR-A	10	600	TO-220F	1.2@2A	1.0@2A	35	5	0.25	150	-55 to +150
MUR1040CTF	10	400	TO-220F	1.4@5A	1.2@5A	35	5	0.05	150	-55 to +150
MUR1040CT	10	400	TO-220AB	0.95@10A	0.8@10A	35	5	100	150	-55 to +150
MUR1060CTR	10	600	TO-220AB	1.7@5A	1.5@5A	35	5	0.25	150	-55 to +150
MUR1060CT	10	600	TO-220AB	1.7@5A	1.5@5A	35	5	0.25	150	-55 to +150
MUR1660CTF	16	600	TO-220F	1.7@8A	1.5@8A	35	5	0.05	250	-55 to +150
MUR1680CTF	16	800	TO-220F	1.8@8A	1.6@8A	35	5	0.25	120	-55 to +150
MUR1660CTFR	16	600	TO-220F	1.7@8A	1.5@8A	35	5	0.05	250	-55 to +150
MUR1680CTFR	16	800	TO-220AB	1.8@8A	1.6@8A	35	5	0.1	150	-55 to +150
MURE1660CTF	16	600	TO-220F	1.3@8A	1.1@8A	35	1	100	150	-55 to +150
MUR1660CTF-A	16	600	TO-220F	0.95@2A	0.75@2A	35	5	0.05	140	-55 to +150
MUR1660CTFR-A	16	600	TO-220F	0.95@2A	0.75@2A	35	5	0.05	140	-55 to +150
MUR1640CTF	16	400	TO-220F	1.4@8A	1.2@8A	35	5	0.25	250	-55 to +150
MUR1620CTF	16	200	TO-220F	0.92@8A	0.80@8A	35	1	100	160	-55 to +150
MURE1660CT	16	600	TO-220AB	1.3@8A	1.1@8A	35	1	100	150	-55 to +150
MUR1620CT	16	200	TO-220AB	1.0@8A	0.8@8A	35	10	0.1	150	-55 to +150
MUR1620CTR	16	200	TO-220AB	1.0@8A	0.8@8A	35	10	0.1	150	-55 to +150
MUR1640CT	16	400	TO-220AB	1.4@8A	1.2@8A	35	5	0.25	250	-55 to +150
MUR1680CT	16	800	TO-220AB	1.7@8A	1.5@8A	35	5	0.5	150	-55 to +150
MUR1660CT	16	600	TO-220AB	1.7@8A	1.5@8A	35	5	0.05	250	-55 to +150
MUR1660CTR	16	600	TO-220AB	1.7@8A	1.5@8A	35	5	0.05	250	-55 to +150
MUR2040CTF	20	400	TO-220F	1.3@10A	1.1@10A	35	10	0.5	150	-55 to +150
MUR2020CTF	20	200	TO-220F	1.2@10A	1.0@10A	35	10	0.5	200	-55 to +150
MUR2040CTF-A	20	400	TO-220F	1.3@10A	1.1@10A	35	10	0.5	150	-55 to +150
MUR2060CTF	20	600	TO-220F	1.7@10A	1.5@10A	50	10	0.5	150	-55 to +150
MUR2060CTFR	20	600	TO-220F	1.7@10A	1.5@10A	50	10	0.5	150	-55 to +150
MUR2060CT	20	600	TO-220AB	1.7@10A	1.5@10A	50	10	0.5	150	-55 to +150
MUR2060CTR	20	600	TO-220AB	1.7@10A	1.5@10A	50	10	0.5	150	-55 to +150
MUR2020CT	20	200	TO-220AB	1.2@10A	1.0@10A	35	10	0.5	200	-55 to +150
MUR2080CT	20	800	TO-220AB	2.3@10A	2.0@10A	35	5	0.25	120	-55 to +150
MUR2080CTR	20	800	TO-220AB	1.32@2A	1.12@2A	35	10	0.5	200	-55 to +150
MUR2040CT	20	400	TO-220AB	1.3@10A	1.1@10A	35	10	0.5	150	-55 to +150
MUR2060PTS	20	600	TO-247S	1.7@10A	1.5@10A	50	10	0.5	150	-55 to +150
MURE2020WB	20	200	TO-3PB	1.05@20A	0.85@20A	35	10	0.5	200	-55 to +150
MURE2580CT	25	800	TO-220AB	1.9@12.5A	1.7@12.5A	35	1	0.5	90	-55 to +150
MUR3040CTF	30	400	TO-220F	1.2@15A	0.95@15A	50	1	50	250	-55 to +150
MUR3040CT	30	400	TO-220AB	1.4@15A	1.2@15A	50	5	0.25	250	-55 to +150
MUR3040CTR	30	400	TO-220AB	1.35@15A	1.15@15A	50	5	0.25	250	-55 to +150
MURE3040CT	30	400	TO-220AB	1.35@15A	1.15@15A	35	10	0.5	150	-55 to +150
MUR3060PT	30	600	TO-247	1.6@15A	1.4@15A	50	10	0.5	300	-55 to +150
MUR3060PTR	30	600	TO-247	1.6@15A	1.4@15A	50	10	0.5	300	-55 to +150
MURE3060PT	30	600	TO-247	1.7@15A	1.5@15A	35	5	0.5	300	-55 to +150
MUR3030PT	30	300	TO-247	1.15@15A	0.95@15A	50	10	0.5	200	-55 to +150
MUR3030PTR	30	300	TO-247	1.15@15A	0.95@15A	50	10	0.5	200	-55 to +150
MUR3040PTR	30	400	TO-247	1.35@15A	1.15@15A	50	10	0.5	200	-55 to +150
MURE3040PT	30	400	TO-247	1.3@15A	1.15@15A	35	10	0.5	300	-55 to +150
MUR3040PT	30	400	TO-247	1.3@15A	1.1@15A	35	10	0.5	150	-55 to +150
MURE4060CTF	40	600	TO-220F	1.7@20A	1.5@20A	35	10	0.5	150	-55 to +150
MURE4030CT	40	300	TO-220AB	1.4@40A	1.2@40A	50	1	0.5	300	-55 to +150
MURE4020CT	40	200	TO-220AB	1.0@20A	0.9@20A	35	5	0.5	200	-55 to +150
MURE4030PTS	40	300	TO-247S	0.93@5A	0.73@5A	50	10	0.5	250	-55 to +150
MUR4030PT	40	300	TO-247	1.15@20A	1.05@20A	50	10	0.5	250	-55 to +150
MUR4030PTR	40	300	TO-247	1.15@20A	1.05@20A	50	10	0.5	250	-55 to +150
MUR4040PT	40	400	TO-247	1.35@20A	1.15@20A	50	10	0.5	300	-55 to +150
MUR4040PTR	40	400	TO-247	1.35@20A	1.15@20A	50	10	0.5	300	-55 to +150
MUR4060PT	40	600	TO-247	1.5@20A	1.3@20A	50	10	0.5	300	-55 to +150
MUR4060PTR	40	600	TO-247	1.5@20A	1.3@20A	50	10	0.5	300	-55 to +150
MURE6060CTF	60	600	TO-220F	1.6@30A	1.4@30A	50	5	0.5	300	-55 to +150
MURE6040PT	60	400	TO-247	1.4@30A	1.2@30A	50	10	0.5	560	-55 to +150
MURE6060PT	60	600	TO-247	1.6@30A	1.4@30A	60	10	0.5	560	-55 to +150
MURE6020PT	60	200	TO-247	1.3@30A	1.1@30A	35	5	0.5	560	-55 to +150
MURE6030PTS	60	300	TO-247S	1.3@30A	1.1@30A	35	5	0.5	560	-55 to +150
MUR6030PT	60	300	TO-247	1.25@30A	1.05@30A	50	10	0.5	450	-55 to +150
MUR6030PTR	60	300	TO-247	0.92@5A	0.72@5A	50	10	0.5	450	-55 to +150
MUR6040PTR	60	400	TO-247	1.35@30A	1.15@30A	50	10	0.5	460	-55 to +150
MUR6060PTR	60	600	TO-247	1.7@30A	1.5V@30A	50	10	0.5	560	-55 to +150
MUR6060PT	60	600	TO-247	1.35@30A	1.15@30A	50	1	50	420	-55 to +150
MUR6040PT	60	400	TO-247	1.2@30A	1.0@30A	50	1	50	480	-55 to +150
MURE6030WB	60	300	TO-3PB	1.3@30A	1.1@30A	35	1	0.5	300	-55 to +150
MURE7560PT	75	600	TO-247	1.6@40A	1.4@40A	50	5	0.5	650	-55 to +150
MUR8060PT	80	600	TO-247	1.85@40A	1.6@40A	50	5	0.5	400	-55 to +150
MUR8060PTR	80	600	TO-247	1.85@40A	1.6@40A	50	5	0.5	400	-55 to +150
MURE8040WB	80	400	TO-3P	1.5@40A	1.3@40A	50	10	0.5	350	-55 to +150

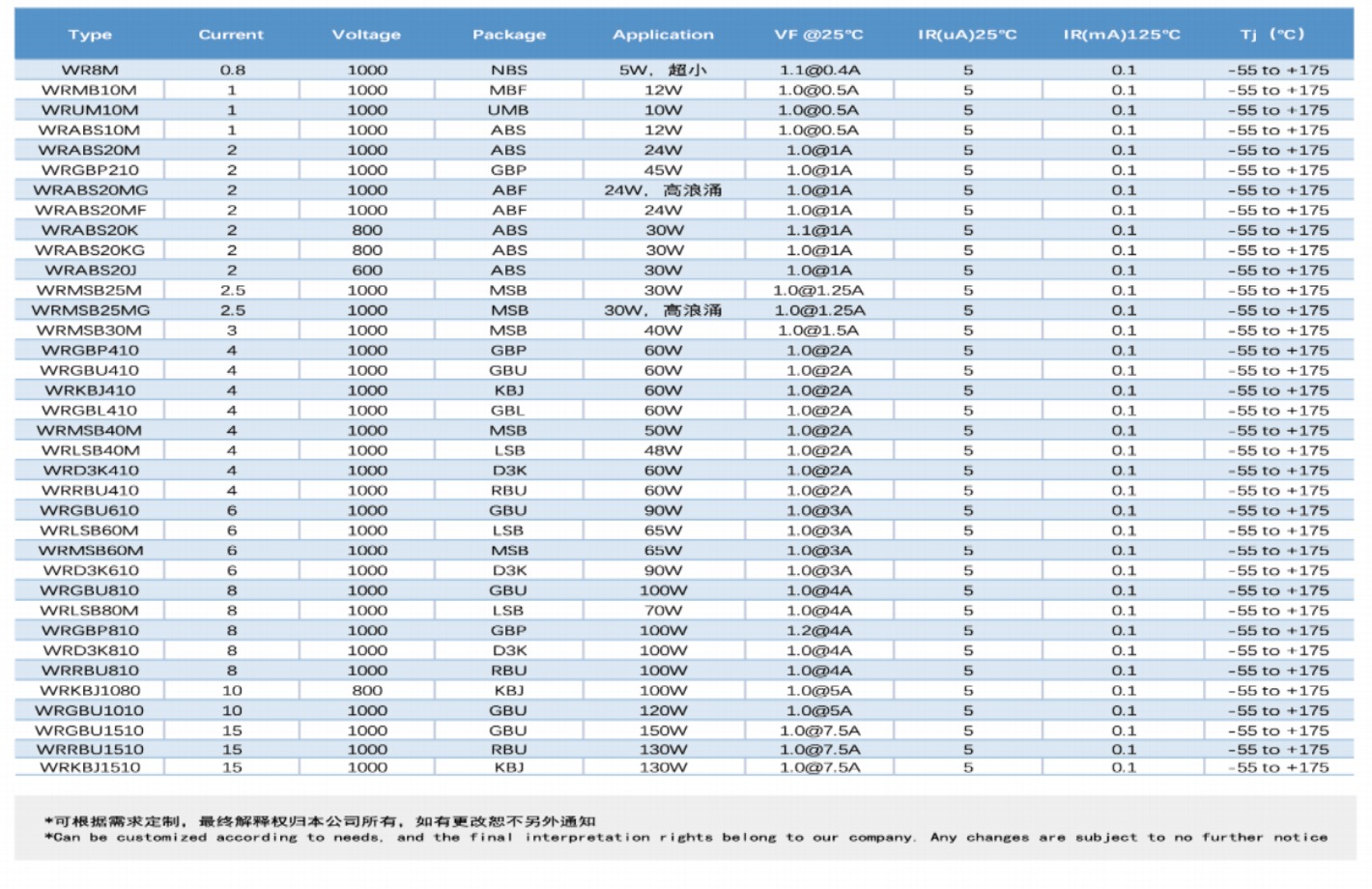

配上以下列表的沃尔德软桥，电源性能会更好

沃尔德肖特基二极管采用先进的封装工艺，具有低正向压降的特点。电流涵盖了1A到60A，电压从40V到200V全覆盖，可以满足电源产品的高效率，高可靠性的需求。

沃尔德快恢复二极管采用先进的封装工艺，电压从100V到1700V，电流从1A到300A,反向恢复时间从16ns到500ns ,适用于PFC电路，高频高压电源等。

沃尔德LOW VF快恢复二极管具有低的VF值、低漏电流，应用于PFC电路、高频高压电路、次级整流电路。
