LOW VF桥

低压降桥

产品概述

LOW VF整流桥产品是由四只低压降整流硅芯片作桥式连接，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”，外用绝缘塑封而成。LOW VF即是正向压降极低的整流桥。

产品特点

低压降桥

所谓LOW VF整流桥是指正向压降低于普通整流桥的正向压降，根据热量计算公式 Q =I2Rt=Pt=UIt=U2t/R=I2Rt，电压越低，所发出的热量越小，相对应的有功功率就越高；所以，同功率电路应用中LOW VF整流桥的效率更高，热量更低。

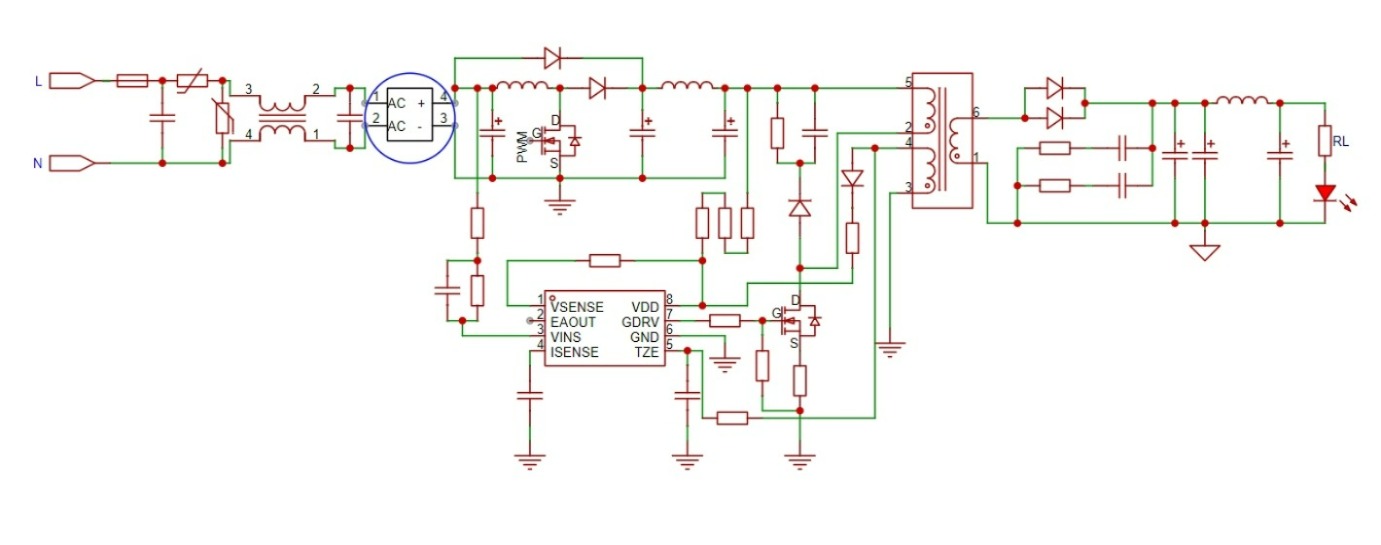

电路应用

应用领域

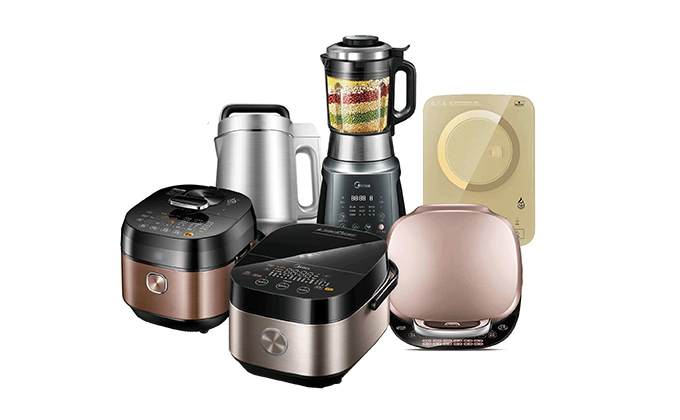

家用电器

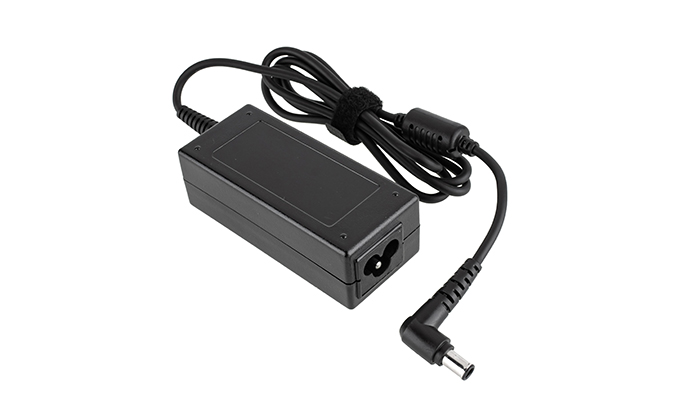

适配器

LED电源

工业设备电源

产品选型

Type	Current	Voltage	Package	Application	VF @25℃	VF @125℃	IR(uA) 25℃	IR(mA) 125℃	IFSM (A)	Tj（℃）	Download
MSB60JL	6	600	MSB	72W	0.95@3A	0.88@3A	5	0.1	180	-55 to +150
MSB40JL	4	600	MSB	50W	0.95@2A	0.79@2A	5	0.1	150	-55 to +150
LBS80JL	8	600	LBS	90W	0.95@4A	0.8424A	5	0.5	200	-55 to +150
LBS80KL	8	800	LBS	90W	0.9@4A	0.84@4A	5	0.1	220	-55 to +150
LSB40JL	4	600	LSB	60W	0.9@2A	0.76@2A	5	0.1	150	-55 to +150
GBP406L	4	600	GBP	65W	0.95@2A	0.79@2A	10	0.5	80	-55 to +150
KBJ806L	8	600	KBJ	100W	0.9@4A	0.82@4A	10	0.5	120	-55 to +150
KBJ1506L	15	600	KBJ	150W	0.9@7.5A	0.84@7.5A	10	0.5	300	-55 to +150
RBU806L	8	600	RBU	100W	0.9@4A	0.82@4A	10	0.5	120	-55 to +150
RBU406L	4	600	RBU	65W	0.85@2A	0.79@2A	10	0.5	120	-55 to +150
RBU1506L-S	15	600	RBU	150W	0.9@7.5A	0.84@7.5A	10	0.5	300	-55 to +150
RBU1506L	15	600	RBU	150W	0.9@7.5A	0.84@7.5A	10	0.5	300	-55 to +150
GBU806L	8	600	GBU	100W	0.95@4A	0.82@4A	5	0.1	120	-55 to +150
GBU8L06	8	600	GBU	100W	0.90@4A	0.84@4A	5	0.1	120	-55 to +150
GBU8V06	8	600	GBU	100W	0.86@4A	0.78@4A	5	0.1	200	-55 to +150
GBU2506L	25	600	GBU	220W	0.95@12.5A	0.80@12.5A	10	0.5	300	-55 to +150
GBU25V06	25	600	GBU	220W	0.89@12.5A	0.82@12.5A	5	0.1	300	-55 to +150
GBU1506L	15	600	GBU	150W	0.9@7.5A	0.84@7.5A	10	0.5	300	-55 to +150
GBU15L06	15	600	GBU	150W	0.93@7.5A	0.88@7.5A	10	0.5	250	-55 to +150
GBU15V06	15	600	GBU	150W	0.88@7.5A	0.82@7.5A	5	0.1	250	-55 to +150
GBU1006L	10	600	GBU	120W	0.9@5A	0.80@5A	10	0.5	150	-55 to +150
GBU3506L	35	600	GBU	400W	0.96@17.5A	0.90@17.5A	5	0.5	370	-55 to +150
GBJ2508L	25	800	GBJ	240W	0.95@12.5A	0.75@12.5A	10	0.5	300	-55 to +150
GBJ2506L	25	600	GBJ	240W	0.93@12.5A	0.9@12.5A	10	0.5	300	-55 to +150
GBJ25V06	25	600	GBJ	240W	0.88@12.5A	0.79@12.5A	5	0.1	300	-55 to +150
GBJ1508L	15	800	GBJ	150W	0.95@7.5A	0.8@7.5A	10	0.5	300	-55 to +150
GBJ1506L	15	600	GBJ	150W	0.9@7.5A	0.84@7.5A	10	0.5	300	-55 to +150
GBJ15V06	15	600	GBJ	150W	0.85@7.5A	0.81@7.5A	10	0.5	300	-55 to +150
DXB2508L	25	800	DXT	250W	0.91@12.5A	0.85@12.5A	10	0.5	300	-55 to +150
DXT6008L	60	800	DXT-5	600W	0.95@30A	0.90@30A	10	0.5	500	-55 to +150
DXT4008L	40	800	DXT-5	500W	0.95@20A	0.90@20A	10	0.5	450	-55 to +150

测试对比数据

普通桥

Standard Recovery Bridge

LOW VF桥

LOW VF Bridge

竞品(常规)

Competitor Bridge(Standard)

(正向压降)VF

(Forward Voltage drop)

2A@1.1V//4A@1.1V

6A@1.1V//8A@1.1V

10A@1.1V//15A@1.1V

4A@0.85V//8A@0.88V

10A@0.86V//15A@0.85V

25A@0.86V//40A@0.95V

2A@1.15V//4A@1.3V

6A@1.2V//8A@1.3V

10A@1.15V//15A@1.1V

浪涌（IFSM）

Surge current Capability (IFSM)

6A@175A//10A@220A

8A@120A//15A@250A

6A@125A//10A@170A

封装

(Package)

NBS/MSB/LBS/PLB/KBJL/GBJ

ABS/MBF/GBP/GBU//GBL

D3K/KBJ/DXT

MSB/LSB/GBP/RBU/GBU

KBJ/GBJ/DXT

ABS/MBF/GBP/GBU

GBL/D3K/KBJ/DXT

对比数据可以看出，LOW VF整流桥的正向压降更低。

工作原理

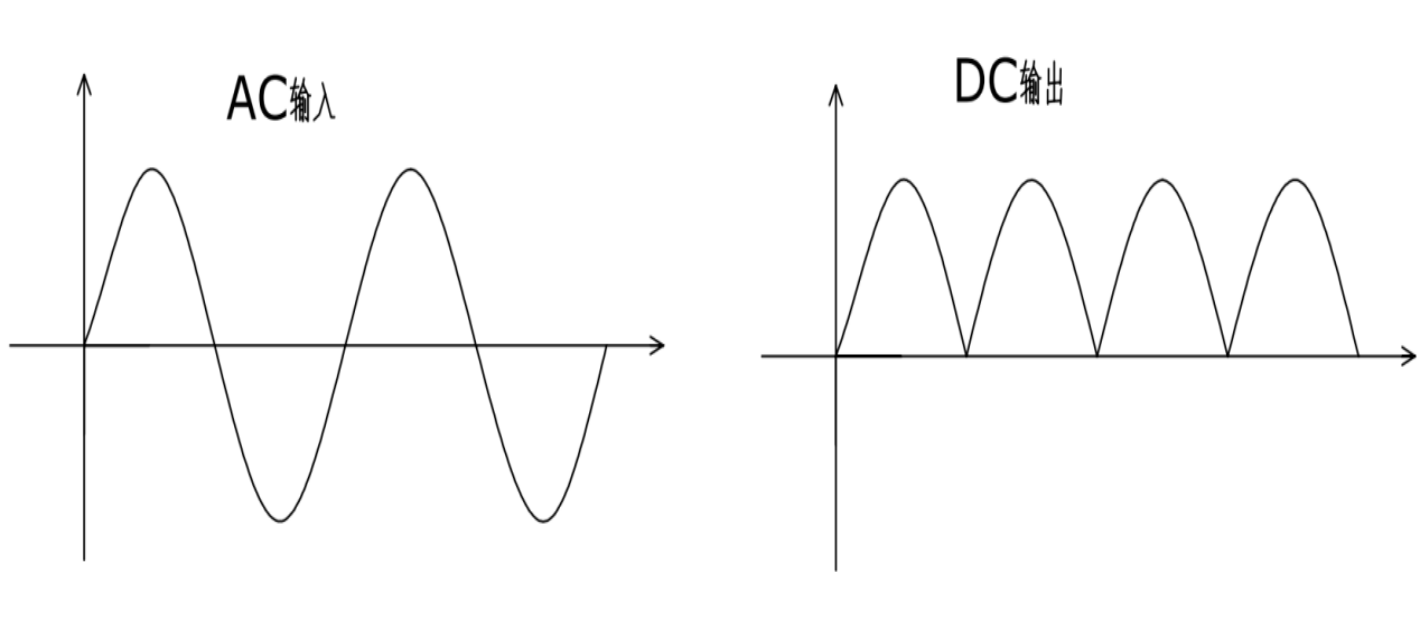

整流电路：利用具有单向导电性能的整流桥，也可以称作整流桥堆。把电路中方向和大小都变化的50Hz/60Hz的交流电变换成方向不变但大小仍然有脉动的直流电。

沃尔德肖特基二极管采用先进的封装工艺，具有低正向压降的特点。电流涵盖了1A到60A，电压从40V到200V全覆盖，可以满足电源产品的高效率，高可靠性的需求。

沃尔德快恢复二极管采用先进的封装工艺，电压从100V到1700V，电流从1A到300A,反向恢复时间从16ns到500ns ,适用于PFC电路，高频高压电源等。

沃尔德LOW VF快恢复二极管具有低的VF值、低漏电流，应用于PFC电路、高频高压电路、次级整流电路。

沃尔德共阴共阳快恢复二极管具有一致性好，低VF值、低Trr、低漏电流的特性，应用于高频桥式整流电路，正负压输出整流电路、高频高压大电流电路。
