高压肖特基

产品概述

沃尔德高压肖特基二极管具有较低的VF值和极低的反向漏电流Ir，体现出良好的低温升特性。VRRM高达350V,电流从5A到40A全覆盖，能更好的满足高压输出电源的高效率、高可靠性的需求。

产品特点

VF值

较低的VF值

反向漏电流

极低的反向漏电流Ir

封装

多种封装，满足各类电源的需求

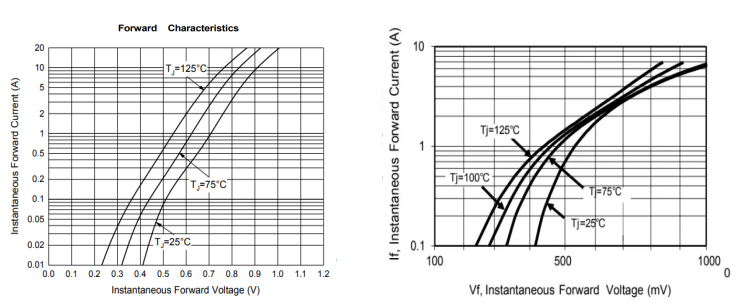

产品曲线图

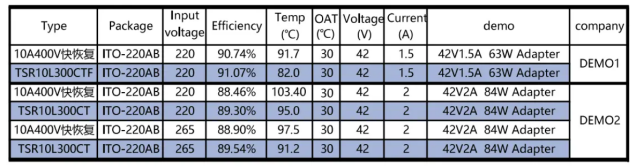

上图的曲线和数据显示，沃尔德的高压肖特基二极管在相同的电流下比超快恢复二极管的VF值低，在42V1.5A和42V2A的电源上测试，效率和温度都比超快恢复二极管表现更好。

应用领域

工业电源

医疗电源

LED电源

适配器

锂电池充

产品选型

Type	Current	Voltage	Package	Application	VF @25℃	VF @125℃	IR(uA) 25℃	IR(mA) 125℃	IFSM (A)	Tj （℃）	Download
TSP5A300P6	5	300	SMP6	42V/1A	0.89@5A	0.71@1A	5	0.2	80	-55 to +150
TSP5L300P6	5	300	SMP6	42V/1A	0.84@5A	0.66@1A	5	0.2	100	-55 to +150
TSA5L300	5	300	DO-201AD	42V/1A	0.85@5A	0.78@5A	5	0.08	100	-55 to +150
TSA8L300	8	300	DO-201AD	42V/1.5A	0.85@8A	0.65@2A	5	0.08	160	-55 to +150
TSP10L300SP	10	300	TO-277	42V/1.8A	0.86@10A	0.73@10A	20	40	200	-55 to +150
TSP10L300D-S	10	300	TO-252	48V2A	0.71@1A	0.66@1A	5	200	150	-55 to +150
TSA10L300	10	300	DO-201AD	42V/1.5A	0.86@10A	0.55@3A	5	0.08	220	-55 to +150
TSR10L350CTF-S	10	350	TO-220F	48V2A	0.75@2A	0.70@2A	20	10	160	-55 to +150
TSR10L300CTF-S	10	300	TO-220F	42V/1.5A	0.71@10A	0.66@1A	1	10	100	-55 to +150
TSR10L300CT-S	10	300	TO-220AB	42V/2A	0.85@10A	0.8@10A	20	10	150	-55 to +150
TSA16L300	16	300	DO-201AD	42V/1.5A	0.71@8A	0.65@5A	70	5	180	-55 to +150
TSR20L300CTB	20	300	TO-263	42V3A	0.72@3A	0.66@3A	50	1	280	-55 to +150
TSR20L300CTF	20	300	TO-220F	42V/3A	0.86@10A	0.75@5A	5	0.08	280	-55 to +150
TSR20L350CTF	20	350	TO-220F	48V/3A	0.89@10A	0.68@3A	5	0.08	220	-55 to +150
TSR20L300CT	20	300	TO-220AB	42V/3A	0.86@10A	0.75@5A	5	0.08	280	-55 to +150
TSR30L300CTF	30	300	TO-220F	42V/4A	0.86@15A	0.65@5A	70	5	280	-55 to +150
TSR30L300CT	30	300	TO-220AB	42V/4A	0.86@15A	0.65@5A	70	5	280	-55 to +150
TSR30V300CT	30	300	TO-220AB	42V/4A	1.25@15A	1.10@15A	1	10	280	-55 to +150
TSR30L300PT	30	300	TO-247S	42V/5A	0.76@15A	0.65@5A	70	5	280	-55 to +150
TSR30V400PTS	30	400	TO-247S	48V/5A	0.75@3A	0.70@3A	50	5	300	-55 to +150
TSR30V300PTS	30	300	TO-247S	42V/5A	0.85@15A	0.8@15A	50	5	300	-55 to +150
TSR40V300CT	40	300	TO-220AB	48V/3A	1.0@20A	0.96@20A	50	5	280	-55 to +150
TSR40L300PT	40	300	TO-3P	48V/5A	0.94@20A	0.72@5A	5	0.08	280	-55 to +150
TSR40V300PT	40	300	TO-247	48V/5A	1.0@20A	0.95@20A	50	5	280	-55 to +150
TSR60V300PT	60	300	TO-247	48V/6A	1.3@30A	1.25@30A	50	5	300	-55 to +150
