SJ(超结)MOS

产品概述

沃尔德SJ（超结）MOS采用多层外延工艺，具有低RDS（on）、结电容小、Qg 小，易驱动、开关速度快的特点，使电源更容易实现高效率，高可靠性。

产品特点

1

RDS(ON)

低RDS（on）（详细请看产品选型列表）

2

结电容

结电容小、Qg小、易驱动

3

速度

开关速度快

4

封装

多种封装，满足各类电源需求

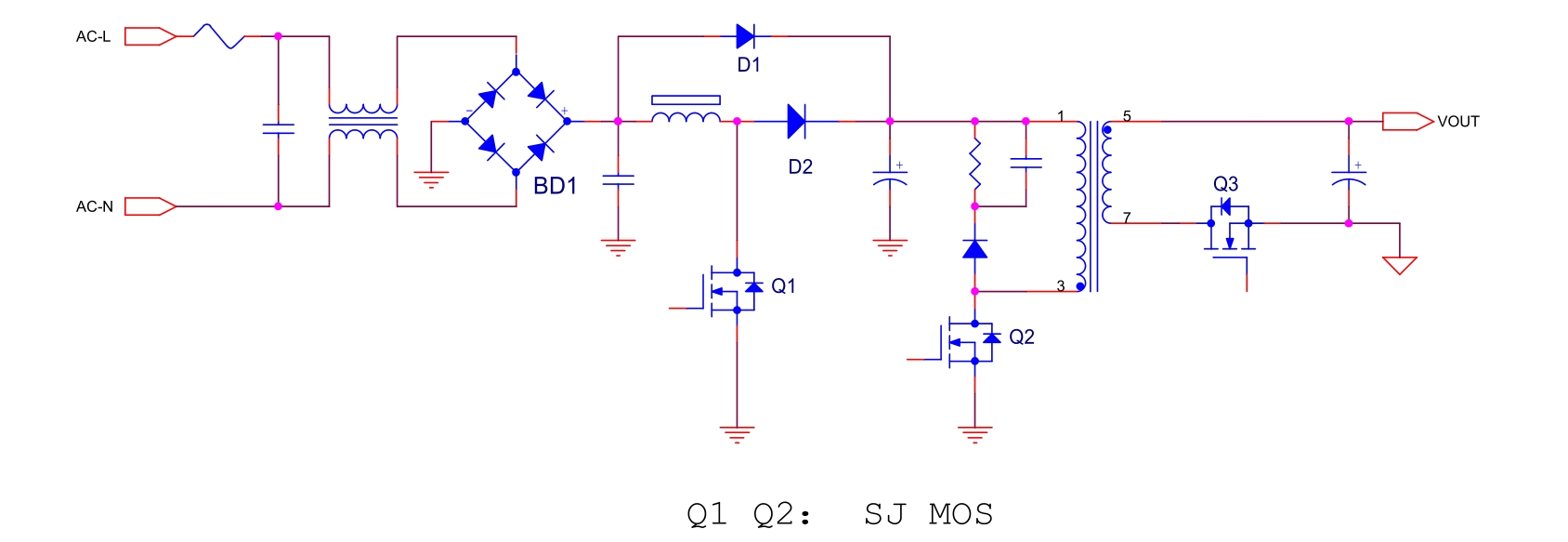

电路应用

SJ （超结）MOS电路应用介绍内容

应用领域

工业电源

医疗电源

适配器

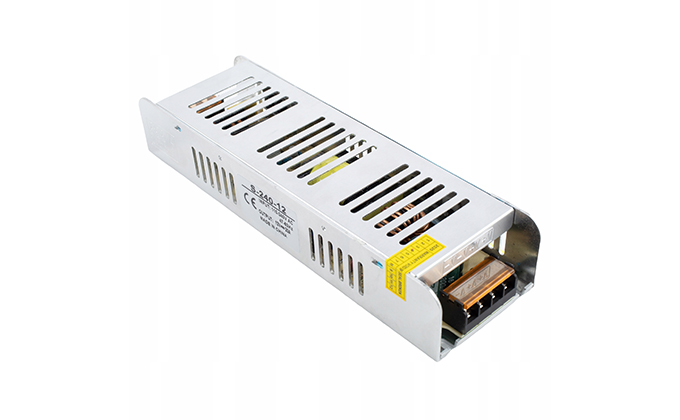

LED电源

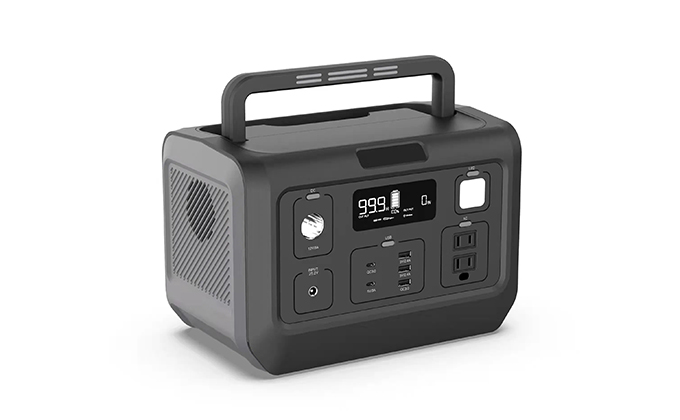

储能

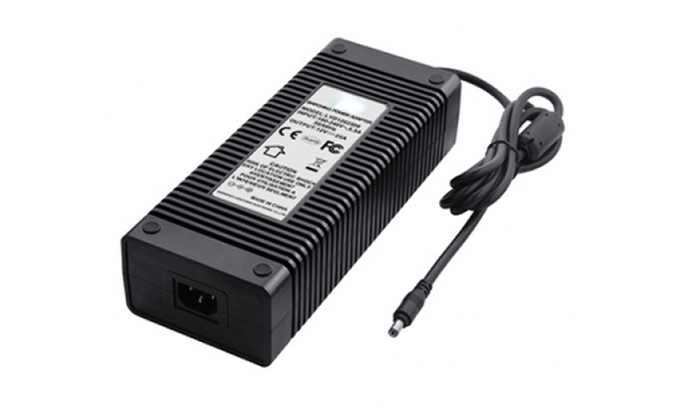

锂电池充电器

产品选型

Type	Package	Channel	VDSS (V)	VGS (V)	ID (A)	VGS(th) (V)MIN	VGS(th) (V)MAX	RDS(on)@ VGS=10V(mΩ)TYPE	RDS(on)@ VGS=10V(mΩ)MAX	Download
MCR65B380D	TO-252	N	650	±30	11	2	4	330	380
MCR65B580D	TO-252	N	650	±30	7.3	2	4	520	580
MCR65T540D	TO-252	N	650	±30	8	2.5	4.5	450	520
MCR65B280D	TO-252	N	650	±30	12.5	2.5	4.5	238	280
MCR65B260CTF	TO-220F	N	650	±30	15*	2.5	4.5	240	260
MCR65B360CTF	TO-220F	N	650	±30	11.5*	2.5	4.5	310	360
MCR65B580CTF	TO-220F	N	650	±30	7.3	2	4	520	580
MCR65B180CTF	TO-220F	N	650	±30	19	2.5	4.5	150	180
MCR65B280CTF	TO-220F	N	650	±30	12	3.5	4.5	238	280
