Trench Mos
产品概述

沃尔德Trench MOS 具有较低的RDs(on) 、Qg和Ciss ，开关速度快并具有强的EAS性能和抗短路性能等特点，能满足产品高效和可靠的要求。

产品特点
1
FOM值
较低的FOM（RDs(on)*Qg)值。
2
EAS性能
强的EAS性能
3
抗短路
抗短路性能
4
封装
多种封装，满足各类电源需求

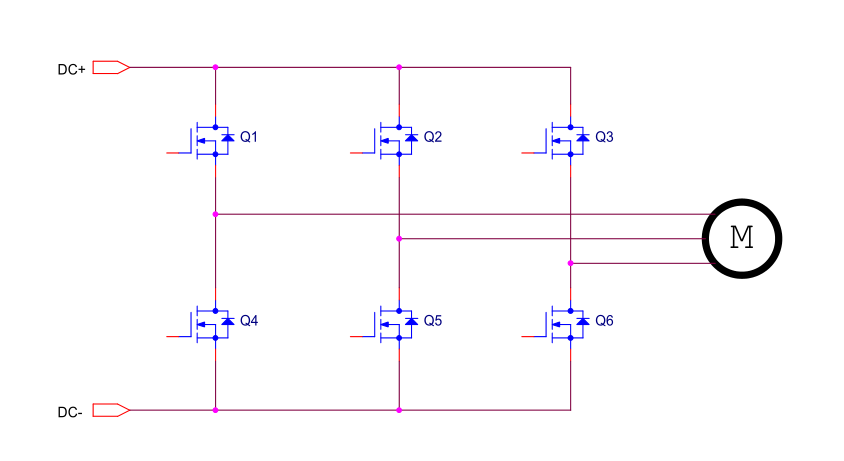

电路应用
TRENCH MOS电路应用介绍内容
应用领域
储能
储能

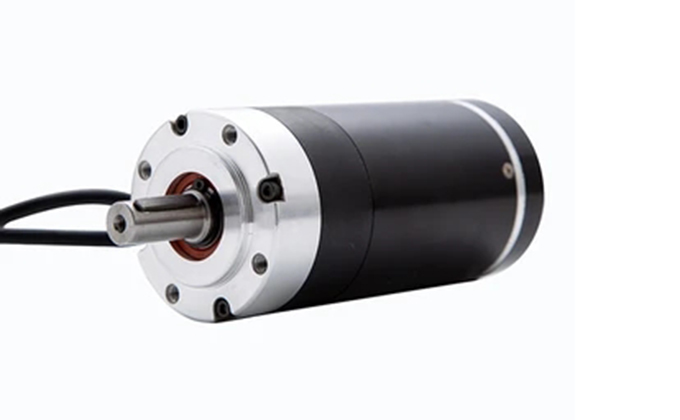

电机驱动
电机驱动
工业电源
工业电源
医疗电源
医疗电源
产品选型
Type
Package
Channel
VDSS
(V)
VGS
(V)
ID
(A)
VGS(th) (V)MIN
VGS(th) (V)MAX
RDS(on)@ VGS=10V(mΩ)TYPE
RDS(on)@ VGS=10V(mΩ)MAX
RDS(on)@ VGS=4.5V(mΩ)TYPE
RDS(on)@ VGS=4.5V(mΩ)MAX
Download
MSR075P06D
TO-252
P
-60
±20
-18
-1.2
-2.5
65
75
80
95
MSR15R6P06D
TO-252
P
-60
±20
-56
-1
-2.5
12
15.6
14.3
19
MSR016P03D33
PDFN3*3
P
-30
±20
-30
-1
-2.5
13
16
19
25
MSR015P03D33
PDFN3*3
P
-30
±20
-10
-1.2
-2.5
11
15
17
25
MSR7R8P03D33
PDFN3*3
P
-30
±20
-44
-1
-2.5
6
7.8
9.7
13
MSR8R5P03SD
PDFN5*6
P
-30
±20
-60
-1
-2
5.8
8.5
8
11
MSR013X03SD2
PDFN5*6
P+P
-30
±25
-15
-1.5
-2.5
25
28
34
40
MSR4R8N03D33
PDFN3*3
N
30
±20
80
1
2.5
3.8
4.8
6.6
7.9
MSR8R5N03D33
PDFN3*3
N
30
±20
56
1
2.5
6.3
8.5
9
13
MSR4R5N03D33
PDFN3*3
N
30
±20
90
1.1
2.1
3.6
4.5
5.3
7.2
MSR007N03D33
PDFN3*3
N
30
±20
35
1
2.2
5.5
7
8.5
12
MSR3R1N03SD
PDFN5*6
N
30
±20
120
1
2.2
2.1
3.1
3.7
5.5
MSR002N03SD
PDFN5*6
N
30
±20
160
1
2.2
1.6
2
2.3
3
MSR4R6N03D
TO-252
N
30
±20
80
1
2.5
3
4.5
5
8
MSR3R8N03D
TO-252
N
30
±20
100
1
2.5
3.2
3.8
/
/
MSR006N03D
TO-252
N
30
±20
80
1
2
4.2
6
5.5
9
MSR4R8N03D
TO-252
N
30
±20
100
1
2
3
4.8
4.5
8.5
MSR8R5N04D33
PDFN3*3
N
40
±20
49
1
2.5
7
8.5
9.7
13
MSR2R2N04SD
PDFN5*6
N
40
±20
130
2
4
1.8
2.2
/
/
MSR005N04SD
PDFN5*6
N
40
±20
80
1.1
2.1
4
5
5.8
6.8
MSR033X04P8
SOP8
N+P
40
±20
6
1.3
2.2
24
30
30
40
MSR1R2N04TL
TOLL
N
40
±20
200
2
4
1
1.2
/
/
MSR002N04TL
TOLL
N
40
±20
160
2
4
1.7
2
/
/
MSR1R5N04CTG
TO-263-7
N
40
±20
200
2
4
1
1.5
/
/
MSR2R5N04CT
TO-220CB
N
40
±20
120
2
4
2
2.5
/
/
MSR8R5N06D
TO-252
N
60
±20
80
2
4
7.4
8.5
/
/
MSR017N06D
TO-252
N
60
±20
50
1
2.5
12
17
16
25
MSR033N06D
TO-252
N
60
±20
20
1
2.5
26
33
33
45
MSR110N10D
TO-252
N
100
±20
15
1
3
95
110
100
130
