普通快恢复

产品概述

沃尔德快恢复二极管采用先进的封装工艺，电压从100V到1700V，电流从1A到300A,反向恢复时间从16ns到500ns ,适用于PFC电路，高频高压电源等。

产品特点

电压分布

丰富的电压分布

封装形式

多种封装形式，满足各类电源需求

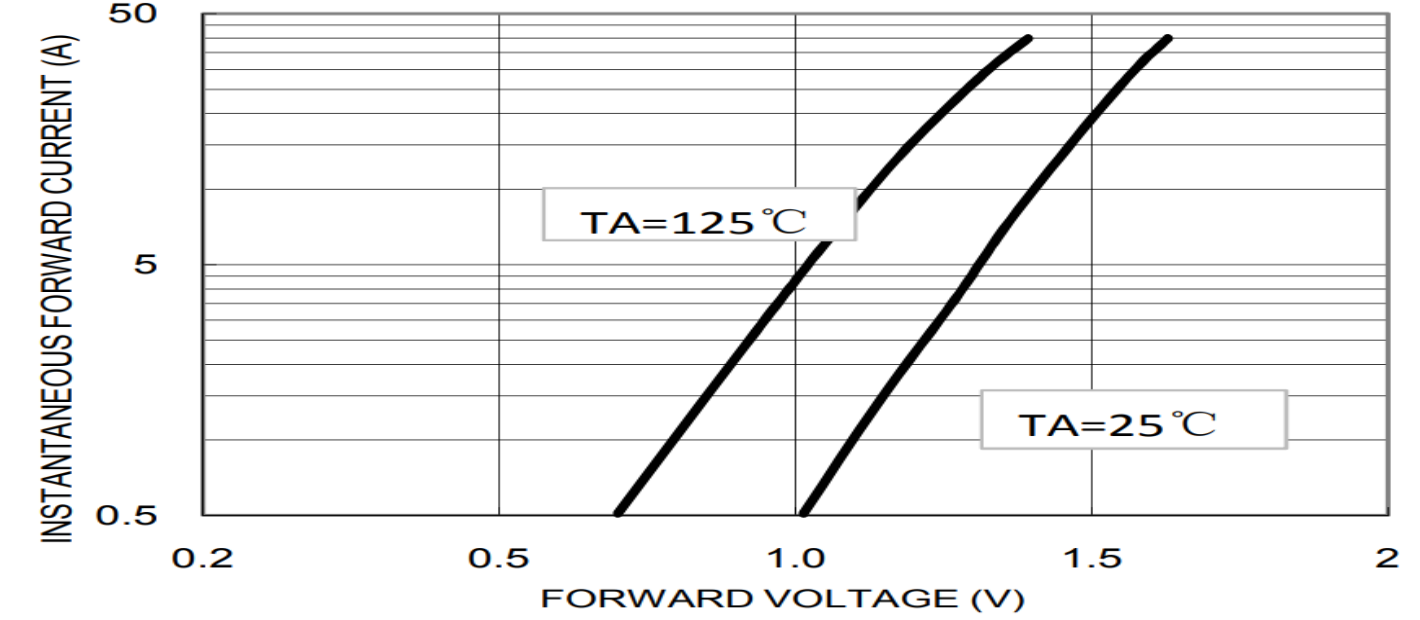

产品曲线图

应用领域

工业电源

医疗电源

LED电源

PD3.1快充

适配器

产品选型

Type	Current(A)	Voltage(V)	Package	VF @25℃	VF @125℃	Trr(ns)	IR(uA)25℃	IR(mA)125℃	IFSM(A)	Tj（℃）	Download
ES1JFL	1	600	SOD-123FL	1.5@1A	1.3@1A	35	5	0.1	30	-55 to +150
US1MFL	1	1000	SOD-123FL	1.7@1A	1.5@1A	75	5	0.5	30	-55 to +150
ES1DFL	1	200	SOD-123FL	1.0@1A	0.8@1A	35	5	0.1	30	-55 to +150
US1KFL	1	800	SOD-123FL	1.7@1A	1.5@1A	75	5	0.5	30	-55 to +150
US1M	1	1000	SMA	1.7@1A	1.5@1A	75	5	0.1	30	-55 to +150
ES1J	1	600	SMA	1.7@1A	1.5@1A	35	5	0.1	30	-55 to +150
RS1M	1	1000	SMA	1.3@1A	1.1@1A	500	5	0.5	30	-55 to +150
ES1D	1	200	SMA	0.95@1A	0.85@1A	35	5	0.1	30	-55 to +150
ES1G	1	400	SMA	1.25@1A	1.1@1A	35	5	0.1	30	-55 to +150
ES1JB	1	600	SMB	1.52@1A	1.32@1A	50	5	0.1	60	-55 to +150
US2MFL	2	1000	SOD-123FL	1.4@2A	1.2@2A	75	5	0.1	35	-55 to +150
RS2MFL	2	1000	SOD-123FL	1.1@2A	0.9@2A	235	5	0.1	35	-55 to +150
ES2J	2	600	SMA	1.7@2A	1.5@2A	35	5	0.1	50	-55 to +150
RS2MAF	2	1000	SMAF	1.3@2A	1.1@2A	500	5	0.5	50	-55 to +150
ES2GB	2	400	SMB	1.3@2A	1.1@2A	35	5	0.1	75	-55 to +150
ES2DB	2	200	SMB	1.2@2A	1.0@2A	35	5	0.1	75	-55 to +150
ES2JB	2	600	SMB	1.7@2A	1.5@2A	35	5	100	50	-55 to +150
ES2KB	2	800	SMB	1.7@2A	1.5@2A	50	5	0.1	60	-55 to +150
ES2JBF	2	600	SMBF	1.7@2A	1.5@2A	35	5	0.1	50	-55 to +150
ES2KBF	2	800	SMBF	1.7@2A	1.5@2A	50	5	0.1	60	-55 to +150
RS2MB	2	1000	SMB	1.3@2A	1.1@2A	500	5	0.1	50	-55 to +150
RS3MAF	3	1000	SMAF	1.1@3A	0.9@3A	500	5	0.1	80	-55 to +150
ES3GB	3	400	SMB	1.15@3A	0.95@3A	35	5	0.1	105	-55 to +150
ES3JB	3	600	SMB	1.7@3A	1.5@3A	35	5	0.1	90	-55 to +150
ES3JSP	3	600	TO-277	1.7@3A	1.5@3A	35	5	0.1	90	-55 to +150
RS3JC	3	600	SMC	1.28@3A	1.08@3A	500	5	0.1	90	-55 to +150
RS3MC	3	1000	SMC	1.1@1.5A	0.9@1.5A	500	5	0.1	90	-55 to +150
SF36G	3	400	DO-201	1.3@3A	1.1@3A	35	5	50	125	-55 to +150
MUR460C	4	600	SMC	1.3@4A	1.1@4A	50	10	0.25	150	-55 to +150
MUR460	4	600	DO-201AD	1.3@4A	1.1@4A	35	10	0.25	150	-55 to +150
MURE460SD-S	4	600	PDFN5*6	1.55@4A	1.35@4A	35	10	0.25	150	-55 to +175
ES5JP	5	600	SMP6	1.5@5A	1.3@5A	35	5	0.1	120	-55 to +150
ES5GB	5	400	SMB	1.3@5A	1.1@5A	35	10	100	150	-55 to +150
ES5JB	5	600	SMB	1.7@5A	1.5@5A	35	10	100	150	-55 to +150
ES5KBF	5	800	SMBF	1.7@5A	1.5@5A	35	5	0.1	100	-55 to +150
RS5MBF	5	1000	SMBF	1.3@5A	1.1@5A	500	2	0.2	150	-55 to +150
RS5KBF	5	800	SMBF	1.3@5A	1.1@5A	500	2	0.2	150	-55 to +150
ES5JBF	5	600	SMBF	1.5@5A	1.3@5A	35	5	0.1	100	-55 to +150
ES5JSP	5	600	TO-277	1.5@5A	1.3@5A	35	5	0.1	110	-55 to +150
ES5HSP	5	500	TO-277	1.2@5A	1.0@5A	35	5	0.1	100	-55 to +150
ES5KSP	5	800	TO-277	1.7@5A	1.5@5A	50	5	0.1	100	-55 to +150
ES5JC	5	600	SMC	1.7@5A	1.5@5A	35	10	100	150	-55 to +150
RS5MC	5	1000	SMC	1.3@5A	1.1@5A	500	2	0.2	150	-55 to +150
ES5EC	5	300	SMC	1.0@5A	0.8@5A	35	5	0.1	130	-55 to +150
ES5DC	5	200	SMC	1.0@5A	0.8@5A	35	5	0.1	120	-55 to +150
ES5KC	5	800	SMC	1.7@5A	1.5@5A	50	5	0.1	100	-55 to +150
ES5JP	5	600	SMP6	1.5@5A	1.3@5A	35	5	0.1	120	-55 to +150
MURE560D-S	5	600	TO-252	1.7@5A	1.5@5A	35	5	0.25	70	-55 to +150
FR507	5	1000	DO-201AD	1.3@5A	1.1@5A	500	10	0.5	175	-55 to +150
SF56G	5	400	DO-201AD	1.3@5A	1.1@5A	35	5	0.1	125	-55 to +150
SF58G	5	600	DO-201AD	1.7@5A	1.5@5A	35	5	0.1	125	-55 to +150
ES8JSP	8	600	TO-277	1.5@8A	1.3@8A	35	5	0.1	130	-55 to +150
ES8HSP	8	500	TO-277	1.4@8A	1.2@8A	35	5	0.1	130	-55 to +150
ES8KSP	8	800	TO-277	1,7@8A	1.5@8A	50	5	0.1	130	-55 to +150
ES8KC	8	800	SMC	1.7@8A	1.5@8A	50	5	0.1	125	-55 to +150
MURE860D-S	8	600	TO-252	1.6@8A	1.4@8A	35	5	0.25	90	-55 to +150
MUR850D-S	8	500	TO-252	1.35@8A	1.15@8A	35	5	0.25	120	-55 to +150
MURE860ACT	8	600	TO-220AC	1.3@8A	1.15@8A	35	5	0.1	125	-55 to +150
MURE8120ACT	8	1200	TO-220ACT	2.65@8A	2.45@8A	50	5	0.5	100	-55 to +150
MUR860ACT	8	600	TO-220ACT	1.7@8A	1.5@8A	35	1	0.25	150	-55 to +150
MUR880ACT	8	800	TO-220F	1.9@8A	1.7@8A	35	5	0.25	115	-55 to +150
MURE860ACF	8	600	TO-220FAC	1.3@8A	1.15@8A	35	5	0.1	125	-55 to +150
MUR880ACF	8	800	TO-220AC	1.9@8A	1.7@8A	35	5	0.25	115	-55 to +150
MUR860ACF	8	600	TO-220ACF	1.7@8A	1.5@8A	35	1	0.25	150	-55 to +150
MURE860SD-S	8	600	PDFN5*6	0.98@2A	0.78@2A	35	5	0.25	90	-55 to +175
ES10JSP	10	600	TO-277	1.7@10A	1.5@10A	35	5	0.1	150	-55 to +150
ES10GC	10	400	SMC	1.25@10A	1.05@10A	35	5	0.5	175	-55 to +150
MURE1060D	10	600	TO-252	1.65@5A	1.45@5A	35	5	0.25	150	-55 to +150
MUR1080D-S	10	800	TO-252	1.7@10A	1.5@10A	50	5	0.25	150	-55 to +150
MUR1040D	10	400	TO-252	1.35@5A	1.15@5A	35	5	0.05	150	-55 to +150
MUR1050D-S	10	500	TO-252	1.3@10A	1.1@10A	35	5	0.25	140	-55 to +150
MUR1060CTB	10	600	TO-263	1.3@5A	1.1@5A	35	5	100	150	-55 to +150
MUR1060ACT	10	600	TO-220ACT	1.7@10A	1.5@10A	35	1	0.25	150	-55 to +150
MURE1060ACT	10	600	TO-220ACT	1.7@5A	1.5@5A	35	1	0.25	90	-55 to +150
MURE10120ACT	10	1200	TO-220AC	2.35@10A	2.1@10A	55	10	0.5	200	-55 to +150
MUR1050ACT	10	500	TO-220AC	1.3@10A	1.1@10A	35	5	0.25	150	-55 to +150
MUR1040ACT	10	400	TO-220AC	0.95@10A	0.8@10A	35	5	100	150	-55 to +150
MURE10120ACTI	10	1200	TO-220ACT	2.35@10A	2.15@10A	55	10	0.5	200	-55 to +150
MUR1060ACF	10	600	TO-220FAC	1.3@5A	1.1@5A	35	5	0.1	150	-55 to +150
MUR1080ACF	10	800	TO-220ACF	1.8@10A	1.6@10A	50	5	0.25	150	-55 to +150
MUR1040ACF	10	400	TO-220FAC	0.95@10A	0.8@10A	35	5	0.1	150	-55 to +150
MUR1060SCT	10	600	TO-220AB	1.7@5A	1.5@5A	35	5	0.25	100	-55 to +150
MURE1060SD-S	10	600	PDFN5*6	1.5@10A	1.3@10A	35	5	0.25	100	-55 to +175
MURE15120ACT	15	1200	TO-220AC	2.15@15A	1.95@15A	55	10	0.5	250	-55 to +150
MURE15120ACTI	15	1200	TO-220AC	2.15@15A	1.95@15A	55	10	0.5	250	-55 to +150
MUR1520ACT	15	200	TO-220AC	0.95@15A	0.75@15A	35	5	0.25	150	-55 to +150
MURE1640D	16	400	TO-252	1.25@8A	1.05@8A	35	5	0.25	120	-55 to +150
MURE1660D	16	600	TO-252	1.3@8A	1.1@8A	35	5	0.25	140	-55 to +150
MUR1660CTB	16	600	TO-263	1.3@8A	1.1@8A	35	1	0.1	150	-55 to +150
MURE1660ACT	16	600	TO-220ACT	1.5@16A	1.3@16A	35	5	0.25	150	-55 to +150
MUR1660ACT	16	600	TO-220ACT	1.5@16A	1.3@16A	35	5	0.25	150	-55 to +150
MURE1660ACF	16	600	TO-220ACF	1.5@16A	1.3@16A	35	5	0.25	150	-55 to +150
MUR1660ACF	16	600	TO-220ACF	1.5@16A	1.3@16A	35	5	0.25	150	-55 to +150
MUR1640ACF	16	400	TO-220ACF	1.3@16A	1.1@16A	35	5	0.25	150	-55 to +150
MUR1660SCT	16	600	TO-220AB	1.7@8A	1.5@8A	35	5	0.25	200	-55 to +150
MURE2060D	20	600	TO-252	1.45@20A	1.25@20A	35	5	0.5	200	-55 to +150
MURE2060CTB-S	20	600	TO-263	1.55@20A	1.35@20A	35	5	0.25	250	-55 to +150
MURE2060CTB	20	600	TO-263	1.6@20A	1.4@20A	35	5	0.25	250	-55 to +150
MURE2060ACT	20	600	TO-220AC	1.6@20A	1.4@20A	50	5	0.5	200	-55 to +150
MURE20120ACT	20	1200	TO-220AC	2.3@20A	2.0@20A	75	5	0.25	250	-55 to +150
MURE2060ACF	20	600	TO-220F	1.6@20A	1.4@20A	50	5	0.5	200	-55 to +150
MURE2040ACF	20	400	TO-220ACF	1.3@10A	1.1@10A	22	5	0.5	150	-55 to +150
MURE2060CTF-S	20	600	TO-220F	1.45@20A	1.25@20A	50	5	0.5	200	-55 to +150
MURE2060CT-S	20	600	TO-220AB	1.45@20A	1.25@20A	50	5	0.5	200	-55 to +150
MURE3060ACT	30	600	TO-220ACT	1.7@15A	1.5@15A	35	5	0.5	300	-55 to +150
MURE30120ACT	30	1200	TO-220AC	2.95@15A	2.65@15A	50	10	0.5	300	-55 to +150
MURE3060ACF	30	600	TO-220ACF	1.7@30A	1.5@30A	35	10	0.5	300	-55 to +150
MUR3060SPT	30	600	TO-247	1.7@15A	1.5@15A	50	5	0.25	400	-55 to +150
MURE3030PTS-S	30	300	TO-247S	0.95@5A	0.75@5A	35	10	0.5	280	-55 to +150
MURE30120APTI	30	1200	TO-247-2	2.1@15A	1.9@15A	85	10	0.5	400	-55 to +150
MURE3060APT	30	600	TO-247-2	30A@1.7V	30A@1.5V	50	10	0.5	300	-55 to +150
MURE30120WB-S	30	1200	TO-3P	2.1@30A	1.8@30A	55	5	0.25	350	-55 to +150
MURE4060PTS-S	40	600	TO-247S	1.6@40A	1.48@40A	50	5	0.5	320	-55 to +150
MURE40120APT	40	1200	TO-247	1.85@20A	1.65@20A	75	5	0.5	460	-55 to +150
MURE40120APTI	40	1200	TO-247-2	1.85@20A	1.65@20A	75	5	0.5	460	-55 to +150
MURE60120APTS	60	1200	TO-247S	1.65@30A	1.5@30A	50	5	0.5	560	-55 to +150
MURE6060APT	60	600	TO-247AC	2.1@60A	1.9@60A	60	50	0.5	560	-55 to +150
MURE6040APT	60	400	TO-247AC	1.50@60A	1.35@60A	60	50	0.5	560	-55 to +150
MURE60120APTI	60	1200	TO-247-2	1.8@30A	1.3@30A	85	10	0.5	560	-55 to +150
MURE60120APT	60	1200	TO-247-2	1.7@30A	1.5@30A	50	5	0.5	560	-55 to +150
MUR6060SPT	60	600	TO-247	1.1@5A	0.9@5A	50	5	0.25	350	-55 to +150
MURE75120APT	75	1200	TO-247	1.35@30A	1.15@30A	75	5	0.5	560	-55 to +150
NPKEU150-17D	150	1700	SOT-227	2.2@150A	2.0@150A	350	10	0.5	3000	-55 to +175
NPKEU300-17D	300	1700	SOT-227	2.2@150A	2.2@150A	350	10	0.5	4500	-55 to +175
