逆变桥

产品概述

逆变桥是由四颗快恢复二极管整合一起，即将四颗芯片封装到一个支架上作桥式连接，有四个引出脚。两只二极管负极的连接点是直流输出端的“正极”，两只二极管正极的连接点是直流输出端的“负极”，另两个引脚是交流输入端，外用绝缘塑料封装而成。

产品特点

逆变桥

逆变桥工作频率高（10KHz-70KHz）,PCBA面积小；反向恢复时间为75ns，反向恢复时间较短, 杂散电容相对较小，所以对EMI 改善有优势。

电路应用

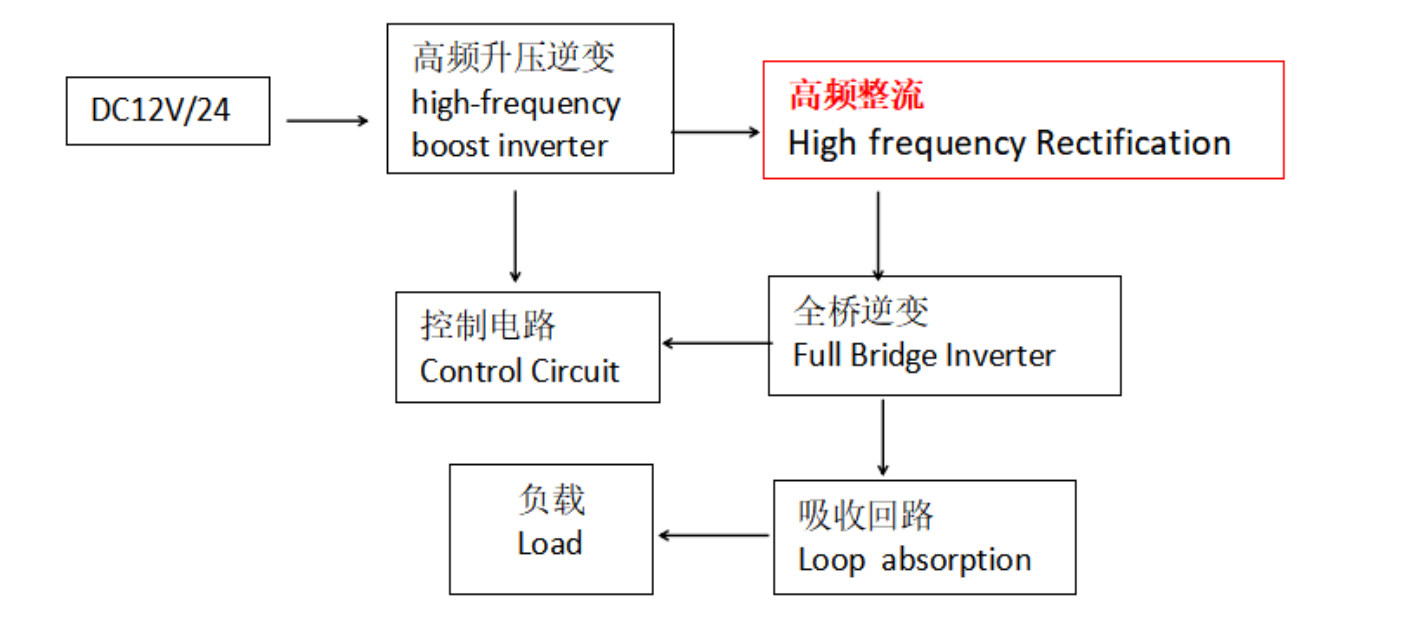

直流电经过高频升压到高频整流电路，输出直流电压，经过全桥逆变输出交流电供负载使用。

应用领域

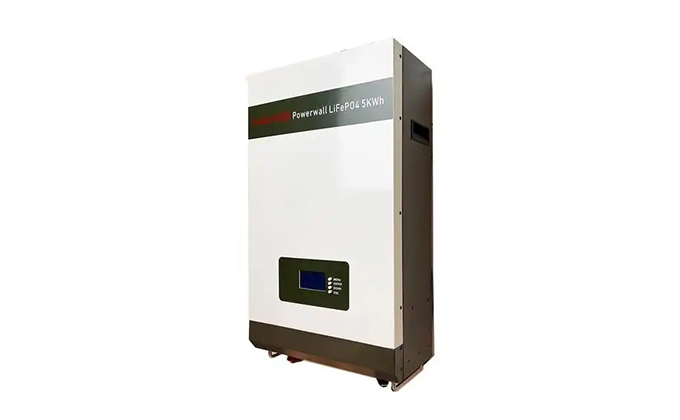

家庭储能

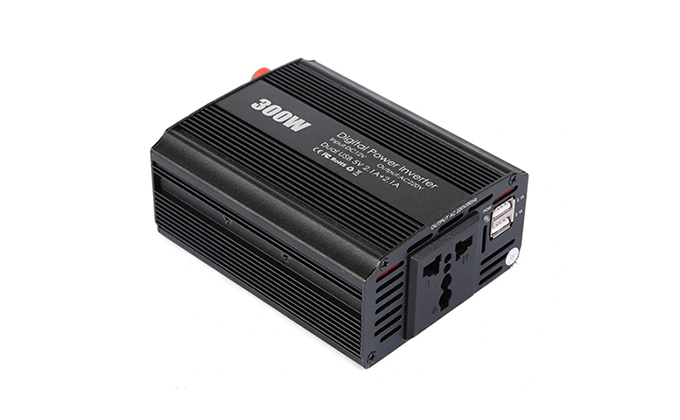

车载逆变器

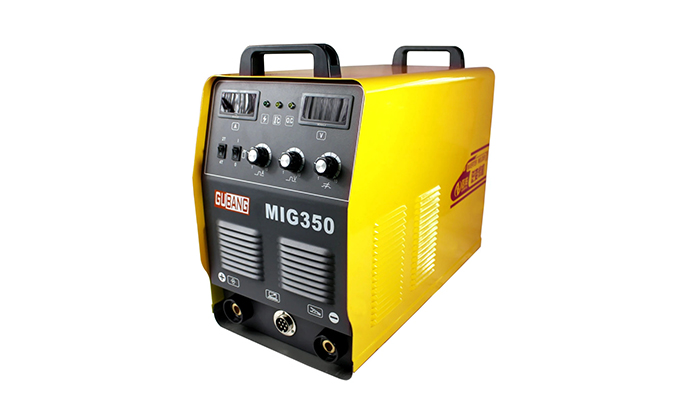

焊机

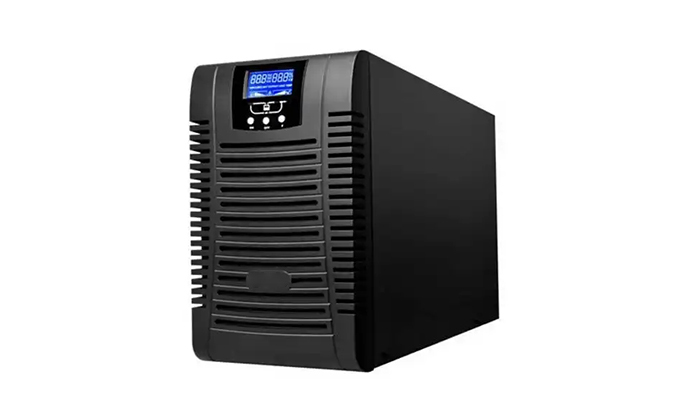

UPS电源

产品选型

Type	Current	Voltage	Package	Application	VF @25℃	IR(uA) 25℃	IR(mA)125℃	IFSM (A)	Tj（℃）	Download
ABS206E50	2	600	ABS	100W	1.2@1A	10	0.5	50	-55 to +150
ABS202E150	2	200	ABS	100W	0.95@2A	10	0.5	50	-55 to +150
MSB406E50	4	600	MSB	200W	1.3@2A	10	0.5	120	-55 to +150
MSB403E50	4	300	MSB	150W	1.0@2A	10	0.5	120	-55 to +150
LSB806E50	8	600	LSB	400W	1.3@4A	10	0.5	175	-55 to +150
LSB803E50	8	300	LSB	200W	1.0@4A	10	0.5	175	-55 to +150
D3K806E50	8	600	D3K	400W	1.3@4A	10	0.5	175	-55 to +150
D3K803E50	8	300	D3K	300W	1.1@4A	10	0.5	175	-55 to +150
D3K606E50	6	600	D3K	200W	1.3@3A	10	0.5	150	-55 to +150
D3K603E50	6	300	D3K	150W	1.1@3A	10	0.5	150	-55 to +150
D3K206E50	2	600	D3K	200W	1.3@2A	10	0.5	50	-55 to +150
D3K203E50	2	300	D3K	150W	1.0@2A	10	0.5	50	-55 to +150
GBU806E50	8	600	GBU	500W	1.3@4A	10	0.5	175	-55 to +150
GBU803E50	8	300	GBU	300W	1.1@4A	10	0.5	175	-55 to +150
GBU812E50	8	1200	GBU	800W	2.1@4A	10	0.5	140	-55 to +150
GBU606E50	6	600	GBU	500W	1.28@3A	10	0.5	175	-55 to +150
GBU603E50	6	300	GBU	250W	1.0@3A	10	0.5	150	-55 to +150
GBU2506E50	25	600	GBU	1500W	1.6@12.5A	10	0.5	300	-55 to +150
GBU2503E50	25	300	GBU	1000W	1.15@7.5A	10	0.5	300	-55 to +150
GBU2512E50	25	1200	GBU	1000W	2.1@12.5A	10	0.5	210	-55 to +150
GBU1508E50	15	800	GBU	1200W	1.35@7.5A	10	0.5	210	-55 to +150
GBU1506E50	15	600	GBU	1000W	1.5@7.5A	10	0.5	240	-55 to +150
GBU1503E50	15	300	GBU	800W	1.15@7.5A	10	0.5	225	-55 to +150
GBU1512E50	15	1200	GBU	600W	2.35@7.5A	10	0.5	220	-55 to +150
GBU1006E50	10	600	GBU	800W	1.25@5A	10	0.5	200	-55 to +150
GBU1004E50	10	400	GBU	500W	1.15@5A	10	0.5	200	-55 to +150
GBU1003E50	10	300	GBU	500W	0.97@5A	10	0.5	200	-55 to +150
GBJ4006E50	40	600	GBJ	3000W	1.65@20A	10	0.5	450	-55 to +150
GBJ4003E50	40	300	GBJ	2000W	1.6@20A	10	0.5	450	-55 to +150
GBJ4003E150	40	300	GBJ	2000W	1.45@20A	10	0.5	450	-55 to +150
GBJ3506E50	35	600	GBJ	2500W	1.95 @17.5A	10	0.5	380	-55 to +150
GBJ3503E50	35	300	GBJ	1500W	1.28@17.5A	10	0.5	380	-55 to +150
GBJ2508E50	25	800	GBJ	1500W	1.85@12.5A	10	0.5	300	-55 to +150
GBJ2506E50	25	600	GBJ	1800W	1.75@12.5A	10	0.5	300	-55 to +150
GBJ2503E50	25	300	GBJ	1200W	1.15@7.5A	10	0.5	250	-55 to +150
GBJ2512E50	25	1200	GBJ	1500W	1.8@12.5A	10	0.5	230	-55 to +150
GBJ1506E50	15	600	GBJ	1000W	1.5@7.5A	10	0.5	225	-55 to +150
GBJ1503E50	15	300	GBJ	800W	1.15@7.5A	10	0.5	225	-55 to +150
DXB8006E50	80	600	DXT	5000W	2.4@40A	10	0.5	550	-55 to +150
DXB6006E50	60	600	DXT	4000W	2.1@30A	10	0.5	480	-55 to +150
DXB6003E50	60	300	DXT	3000W	1.4@30A	10	0.5	480	-55 to +150
DXB4006E50	40	600	DXT	3500W	1.85@20A	10	0.5	450	-55 to +150
DXB4003E50	40	300	DXT	2500W	1.2@20A	10	0.5	450	-55 to +150
DXT8006E50	80	600	DXT-5	5000W	2.5@40A	10	0.5	550	-55 to +150
DXT6006E50	60	600	DXT-5	4000W	2.2@30A	10	0.5	480	-55 to +150
DXT6003E50	60	300	DXT-5	3000W	1.65@30A	10	0.5	480	-55 to +150

沃尔德肖特基二极管采用先进的封装工艺，具有低正向压降的特点。电流涵盖了1A到60A，电压从40V到200V全覆盖，可以满足电源产品的高效率，高可靠性的需求。

沃尔德快恢复二极管采用先进的封装工艺，电压从100V到1700V，电流从1A到300A,反向恢复时间从16ns到500ns ,适用于PFC电路，高频高压电源等。

沃尔德LOW VF快恢复二极管具有低的VF值、低漏电流，应用于PFC电路、高频高压电路、次级整流电路。

沃尔德共阴共阳快恢复二极管具有一致性好，低VF值、低Trr、低漏电流的特性，应用于高频桥式整流电路，正负压输出整流电路、高频高压大电流电路。
