别让“慢”二极管，拖垮了你的LED驱动电源！

在追求极致效率和可靠性的LED驱动电源设计中，您是否曾为居高不下的温升、难以捉摸的EMI而困扰？

当您聚焦于主控芯片、MOSFET等“主角”时，一个隐藏在电路中的“性能杀手”可能正悄然拖垮整个系统——它就是常被忽视的快恢复二极管。

选对快恢复二极管，是解锁高能效、低热耗、强稳定性的关键，更是优化性能的胜负手。

LED驱动电源是高频开关电源，电路中充斥着快速的电流切换与方向变化。若在此处使用普通快恢复二极管（如FR107），因其反向恢复时间过长，将引发一系列连锁问题：

快恢复二极管凭借其合理的反向恢复时间，显著降低开关损耗，是高频开关电源的理想选择。

根据不同的电源拓扑结构，快恢复二极管的身影出现在以下几个核心位置：

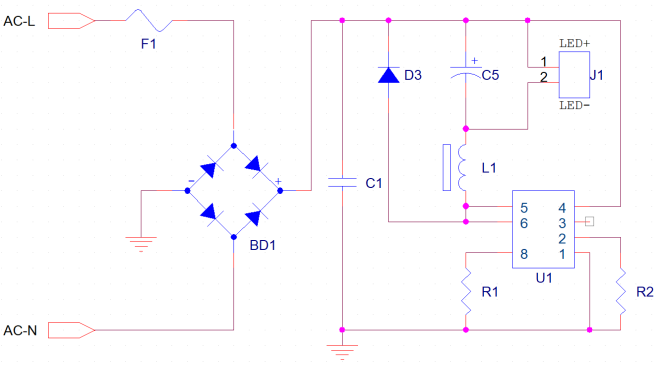

1.非隔离BUCK电源 — 续流二极管（D3）

选型：D3选型电压500V/600V，电流依负载而定，常用沃尔德型号：ES1J、ES2J、ES3J等。

场景：LED球泡灯、日光灯、射灯等。

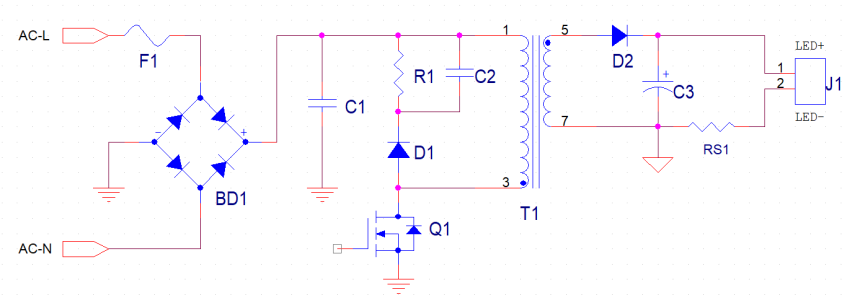

2.隔离反激电源 — 次级整流二极管（D2）

选型：D2根据变压器匝比与LED灯具体电流、电压而定。例如，输出30V~42V/300mA可用沃尔德型号ES3GB。

场景：筒灯、平板灯、室内照明、户外照明、商业照明等。

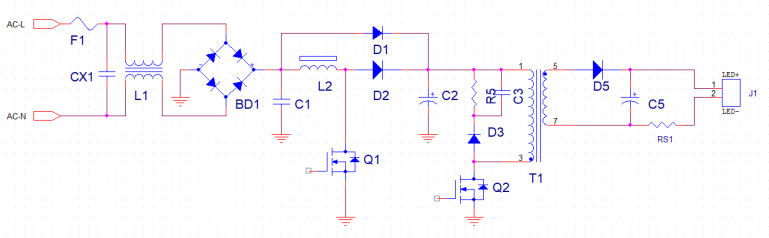

3.PFC电路 & 次级整流 — 升压/整流二极管（D2/D5）

选型：D2作为升压二极管，一般CRM模式选Trr在35ns左右，CCM模式选Trr<25ns，耐压600V的快恢复二极管。如80-120W用沃尔德型号MUR460，150W-300W用沃尔德型号MURE8R60ACT。

D5作为次级整流二极管，根据输出电压/电流选择，如42V-60V输出可选用沃尔德型号MUR1040ACF / MUR1640CTF / MUR2040CT等400V以上产品。

场景：大功率户外照明、工业照明、植物灯等。

深圳市沃尔德实业有限公司提供全系列快恢复二极管，以满足不同功率与应用需求。

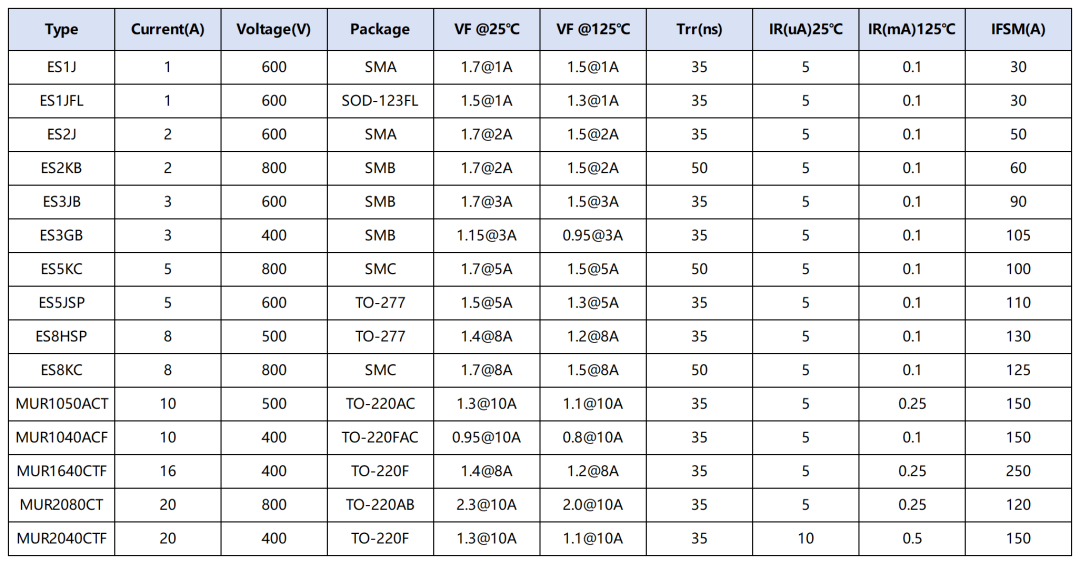

以下是部分经典型号：

快恢复二极管是现代高效LED驱动电源中不可或缺的关键器件。精准选型，不仅能有效提升能效、降低热耗与干扰，更是保障电源长期可靠运行的核心。

在具体设计中，工程师需根据电源拓扑、工作电压、电流及频率，综合权衡反向恢复时间、耐压、正向压降与成本，在快恢复二极管与肖特基二极管之间做出最优选择，实现性能与成本的最佳平衡。
