在电磁加热、家电控制、电源管理等领域，电流取样的稳定性与可靠性直接影响整机性能与寿命。传统外置精密电阻方案常面临焊接工艺误差、阻值易漂移、安装一致性差等难题，已成为制约产品升级与可靠性提升的关键瓶颈。

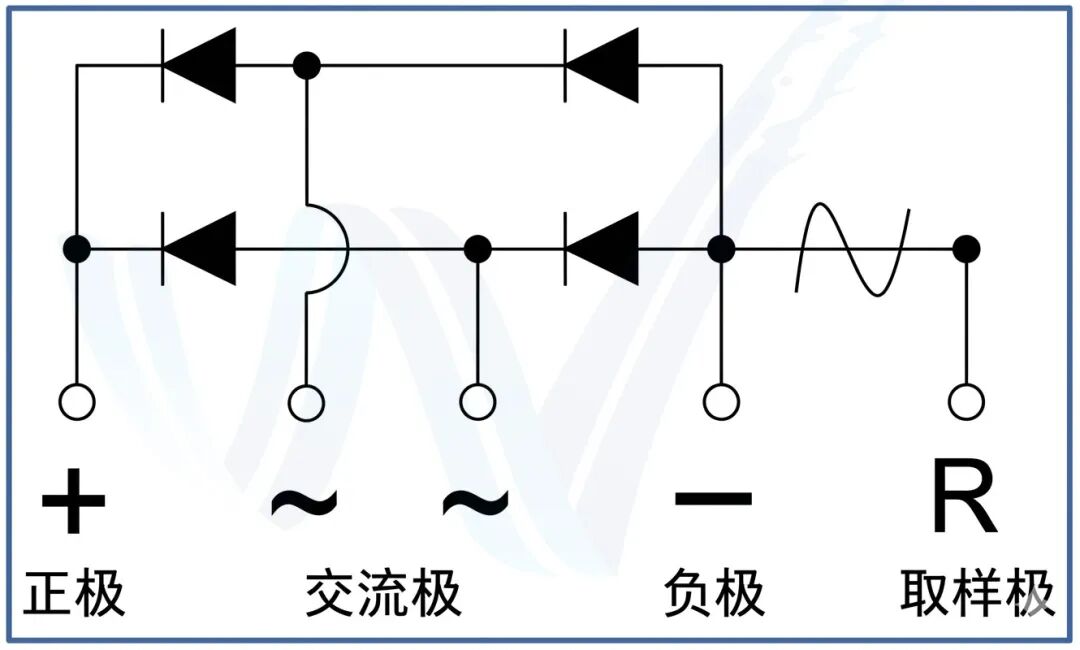

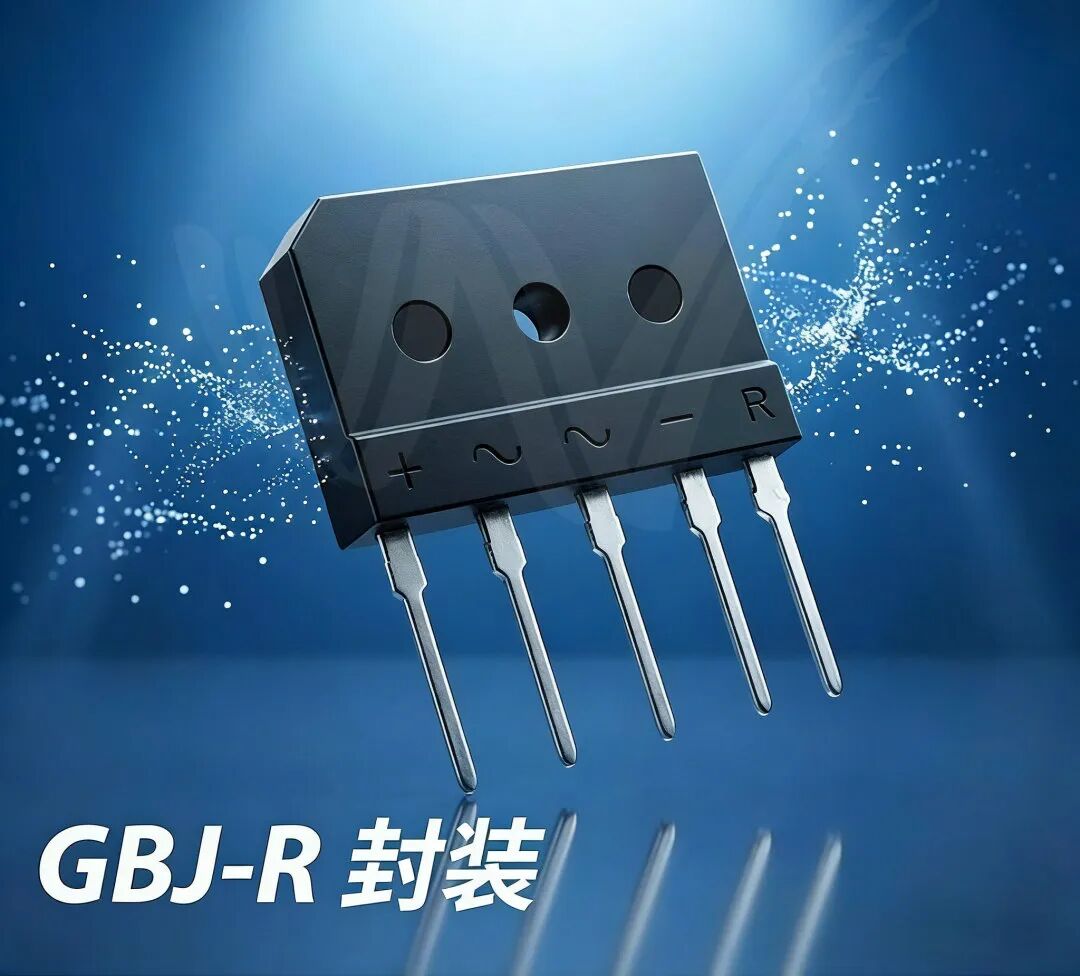

深圳市沃尔德实业有限公司（World）推出GBJ-R封装集成采样整流桥，将精密取样电阻内置封装于整流模块之中，一举攻克传统设计痛点，为客户提供高稳定、易装配、强散热、省空间的全新电流检测解决方案！
1焊接零烦恼
纯铜镀锡引脚，吃锡性能优异，杜绝传统精密电阻因线径过大导致的上锡不良，无需后段补焊；
2工艺大简化
省去PCB板外置电阻的人工插件环节，大幅降低组装成本，提升产线效率与一致性；
3散热更高效
依托整流桥散热片同步散热，减少温升对阻值的影响，稳定性翻倍；
4空间省更多
集成设计压缩 PCB 占用空间，让电路布局更灵活；
5阻值超稳定
引脚电阻率低至 0.025mΩ/mm，安装偏差对检测值影响微乎其微；
6定制化服务
可根据客户需求精准定制取样电阻值，适配多元场景；

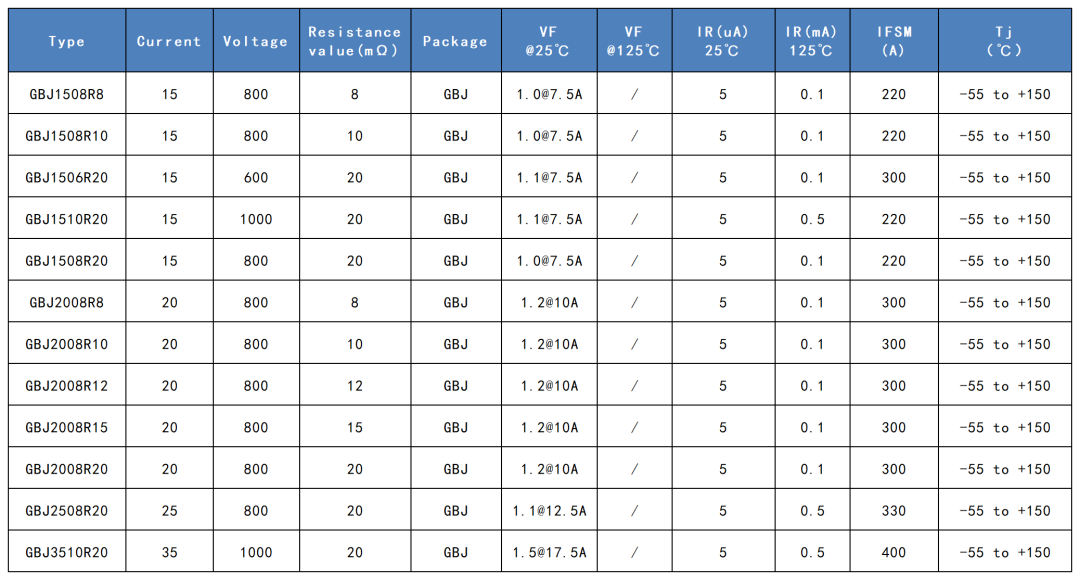

02 部分型号一览:
03 场景应用：
