● 本期快讯
本期，沃尔德半导体精心为您呈现两款卓越的肖特基二极管产品———TSA15S150与TSP15S150SP，它们均具备15A的电流承载能力和150V的电压承受能力。
01 产品特性
具有低正向压降：VF<0.4V@1A,125℃；
高效率：低正向压降使电源产品效率更高；
低漏电：具有低漏电流特性；
轴式封装：便捷安装；

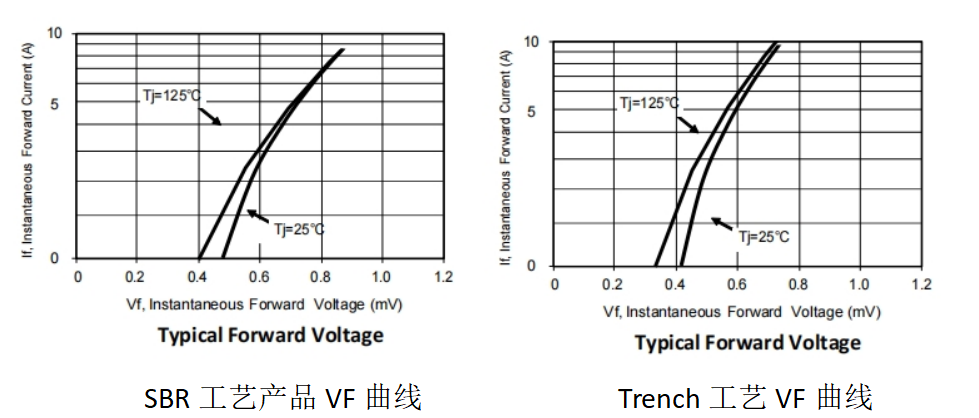

02 150V沟槽工艺VF曲线
沃尔德半导体的150V Low VF肖特基采用先进的Trench工艺，在同样的150V电压下，Trench工艺的肖特基比SBR工艺产品在实际应用中具有更低的正向压降。

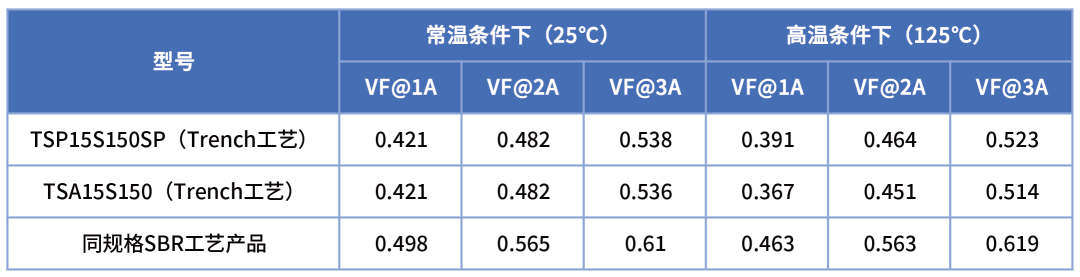

静态数据：
动态数据：

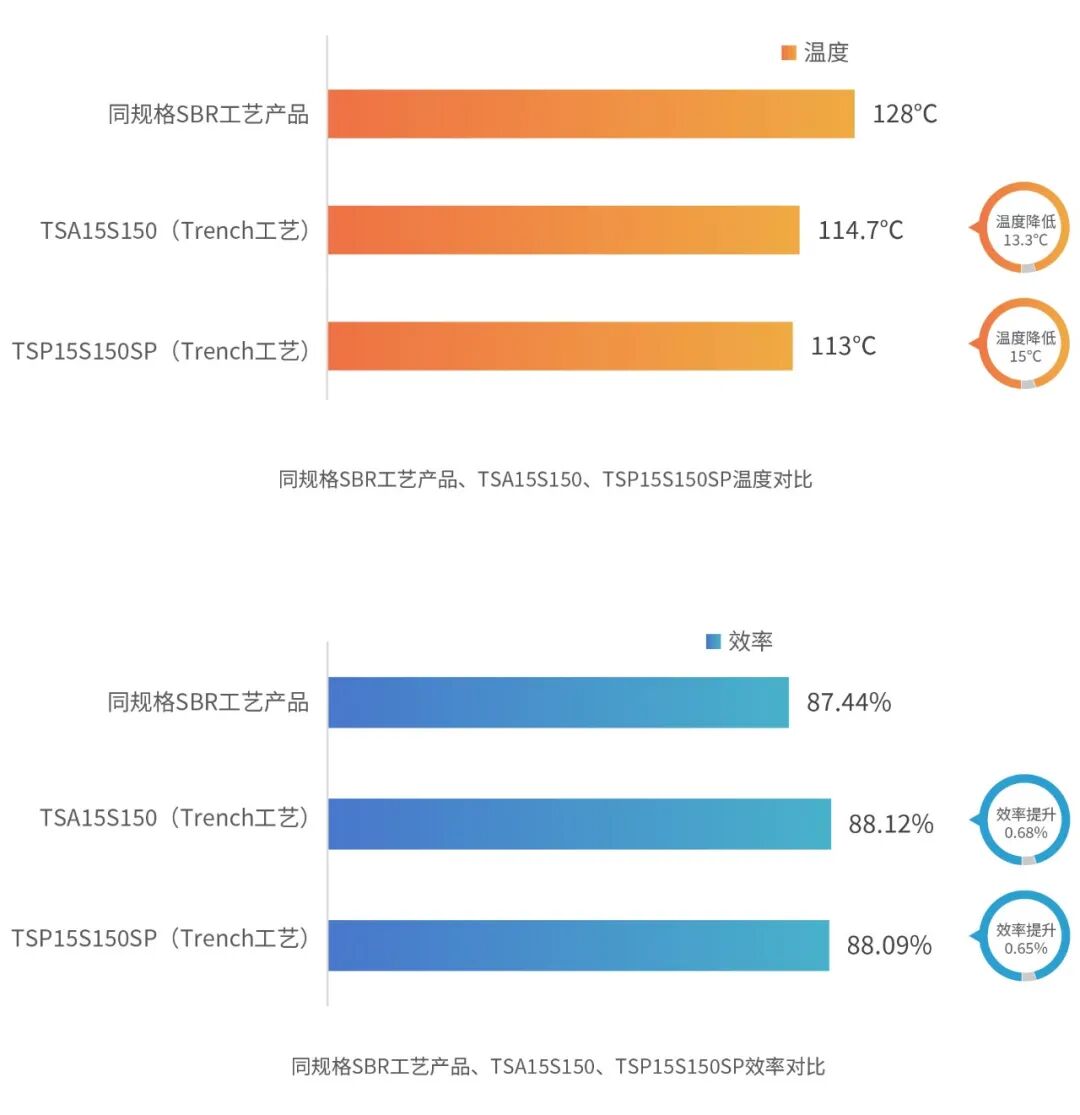

测试条件：输入220VAC/50Hz，输出24V/2A，环境温度25℃（极限测试）。

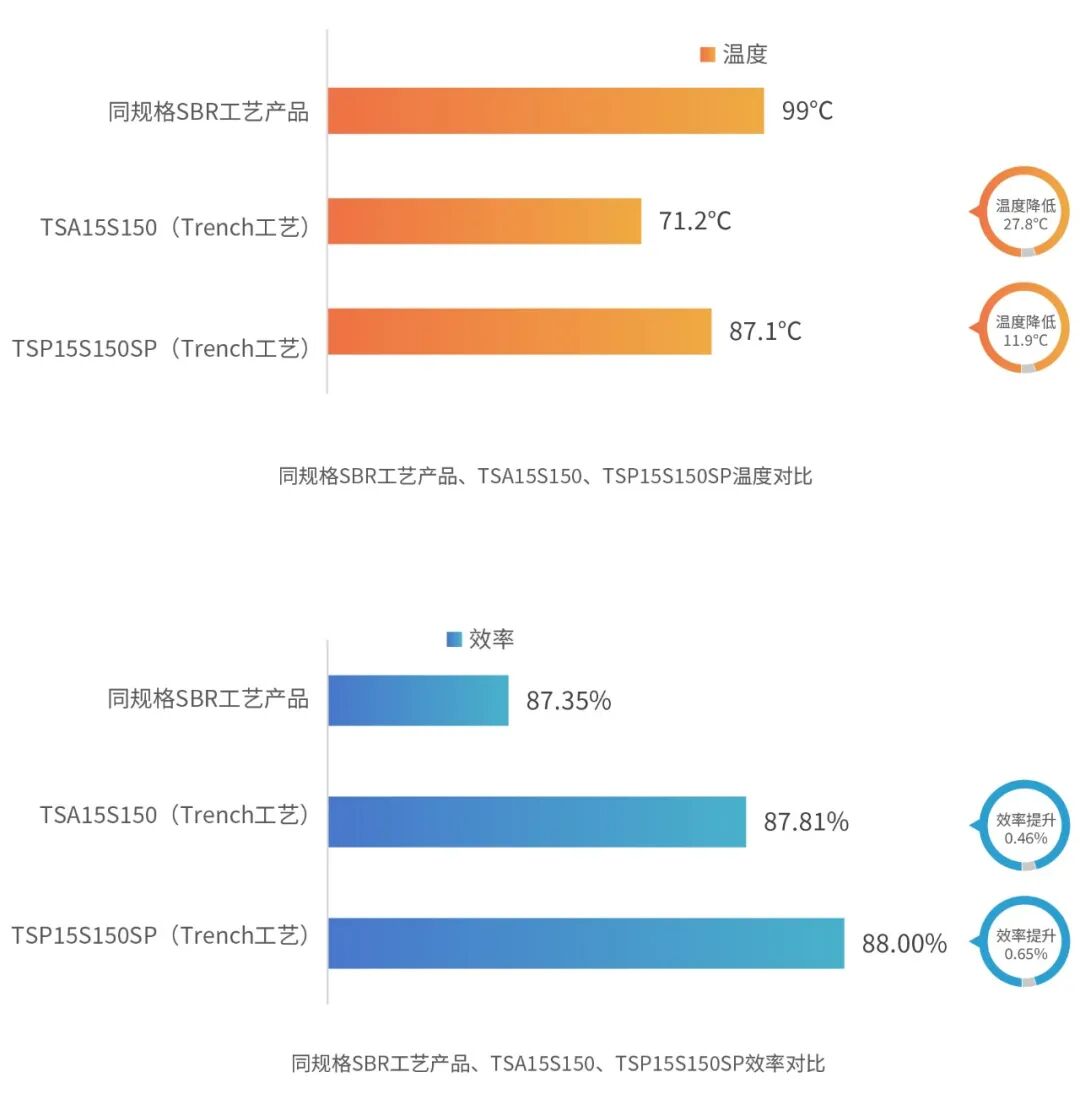

测试条件：输入220VAC/50Hz，输出24V/1.5A，环境温度25℃。

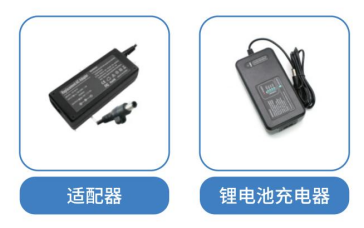

应用领域：
无论是追求传统轴式封装的便捷安装，还是青睐贴片封装的小巧紧凑，TSA15S150 和 TSP15S150SP 都能满足你的需求。
