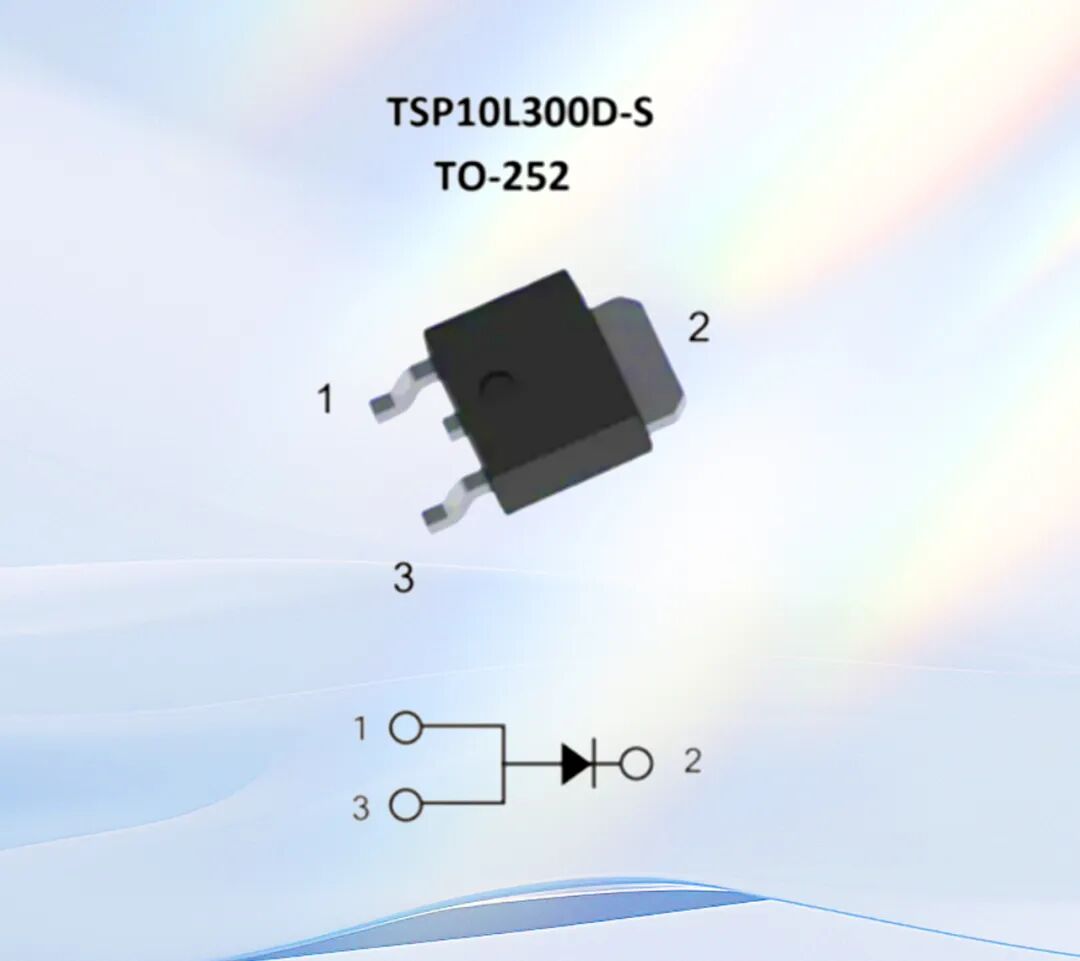

今天，沃尔德半导体推出一款在低功耗和高能效方面表现出色的器件—TSP10L300D-S肖特基二极管。
产品特性：
· Trench工艺：通过沟槽的横向电场加成，实现更低的VF；
· 具有低正向压降：VF<0.61V@1A,125℃；
· 高效率：低正向压降使电源产品效率更高；
· 低漏电：IR＜20uA，125℃，提高了产品的可靠性；
产品参数对比：
静态数据：
动态测试：
测试条件：输入220VAC/50Hz，输出48V/1.5A，环境温度25℃。

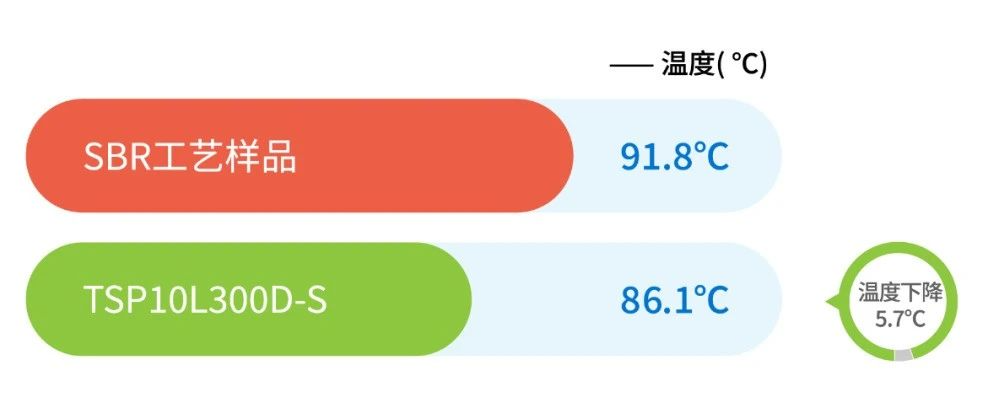

SBR工艺产品与TSP10L300D-S的上机温度对比
SBR工艺产品与TSP10L300D-S的上机效率对比

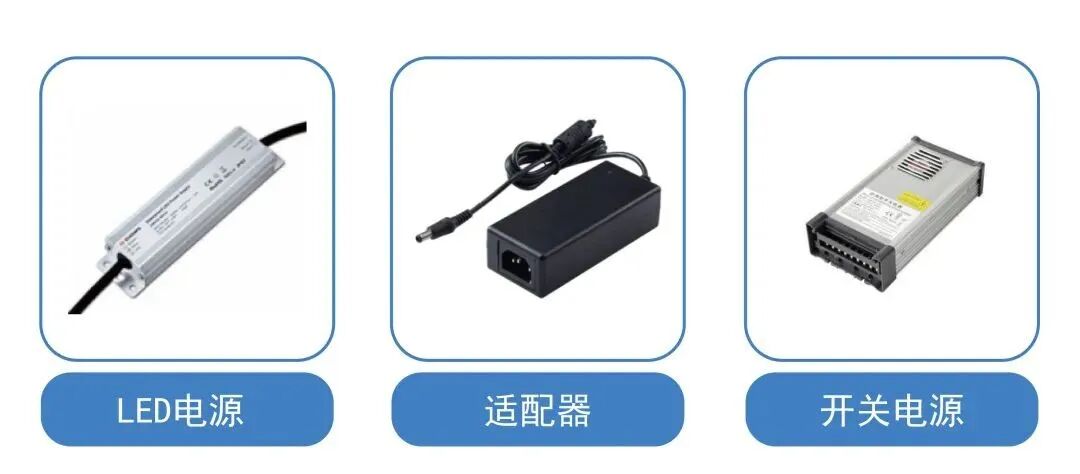

应用领域：
