在电子领域,软桥和吸收二极管虽都与二极管相关,却有着不同的特性与应用场景。今天就来为大家详细解读这两种器件,帮助大家更好地选择和使用它们。
一 技术原理对比
软桥 核心技术
通过掺杂贵金属和优化制程工艺,改善二极管反向恢复曲线,降低关断时的谐波振荡。
关键特性
1 平滑关断:优化软度因子(tb/ta),减少500kHz以内差模传导干扰。
2 简化EMI设计:降低AC输入线杂散电感,减少X电容、共模电感等外围器件需求,节省BOM成本。
3 直接替代性:可直接替换普通整流桥,适配AC-DC电源设计。
吸收二极管 核心技术
钳位变压器漏感与MOS结电容产生的振荡,吸收能量并回馈至次级电路。
关键特性
1 抑制高频辐射:优化30MHz~60MHz频段的辐射干扰,提升EMI测试余量。
2 能效提升:降低空载损耗(>10mW)及轻载温升,轻载效率提升2%~3%。
3 高温可靠性:通过平缓反向恢复特性,减少热应力,延长器件寿命。
二 应用场景

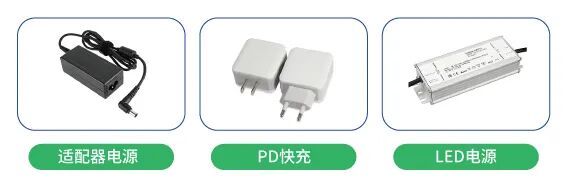

1 软桥适用场景
2 吸收二极管适用场景
3 选型决策指南
|
需求维度 |
推荐方案 |
核心优势 |
|
EMI传导优化 |
软桥 |
减少低频干扰,省去EMI抑制器件成本 |
|
高频辐射抑制 |
吸收二极管 |
改善30M~60MHz辐射,提升测试余量 |
|
轻载效率提升 |
吸收二极管 |
空载损耗降低10mW+,轻载 效率提升 |
|
BOM成本控制 |
软桥 |
简化滤波电路,减少器件数量 |

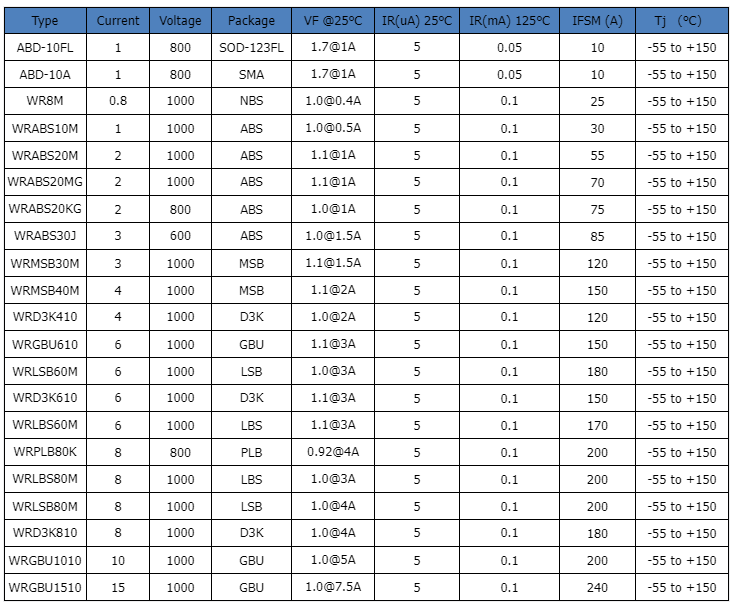

4 部分选型:
