在电子电路设计中，肖特基二极管的封装选择直接影响其性能与可靠性。TO-220 封装作为常见选择，其铁封与塑封版本各有优劣。本文将从散热、绝缘等维度对比分析，助你快速选出最优方案！

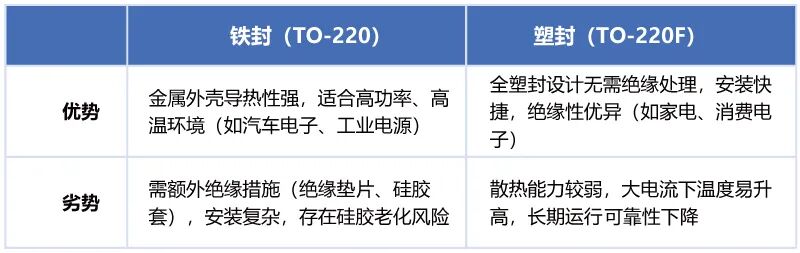

01 核心差异：散热与绝缘的博弈

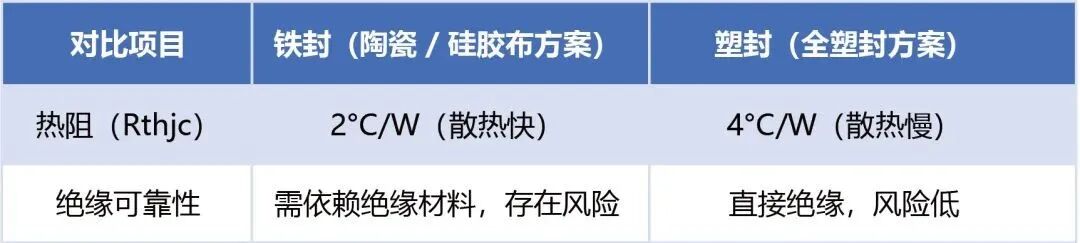

02 关键参数对比

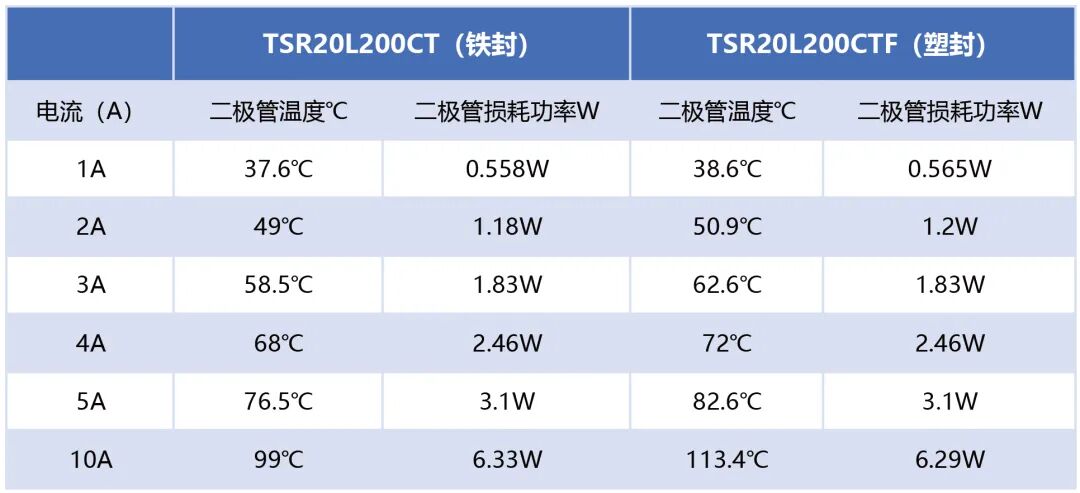

03 实测数据（直流测试）
环境温度：25℃，带散热片（70mm*25mm*6.5mm）

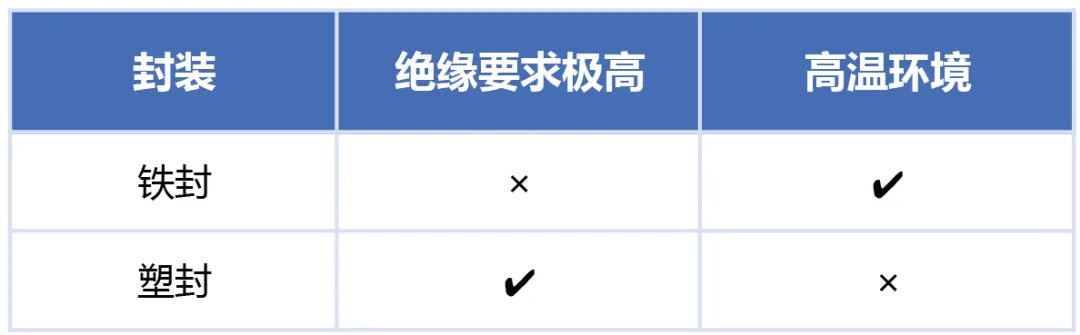

04 选型建议
安装小贴士
铁封：确保绝缘垫片无破损，硅脂均匀涂抹，定期检查硅胶套老化情况。
塑封：直接固定散热器，避免过度拧紧螺丝导致外壳开裂。
铁封与塑封各有所长，散热需求与绝缘安全是选型核心。工程师需结合具体工况（电流、环境温度、安装空间）综合考量，必要时通过热仿真或实测验证方案！
