高效节能之选 ——150V Low VF 肖特基二极管

发布时间：2024.10.18 来源：沃尔德浏览：3

在当今全力追求高效、节能的时代，用户对于高效能的需求日益旺盛，呈现出持续增长的趋势。在高电压输出、高功率以及高效率的电源应用中，150V Low VF 肖特基二极管已然成为众多电源设备的不二之选。

01 产品特点

150V Low VF 肖特基二极管具有较低正向压降的特性，降低损耗，提升电源效率。与普通肖特基二极管相比，150V Low VF 肖特基二极管正向压降（VF）低、能降低损耗和温度，提高电源的可靠性，延长电源设备的使用寿命。

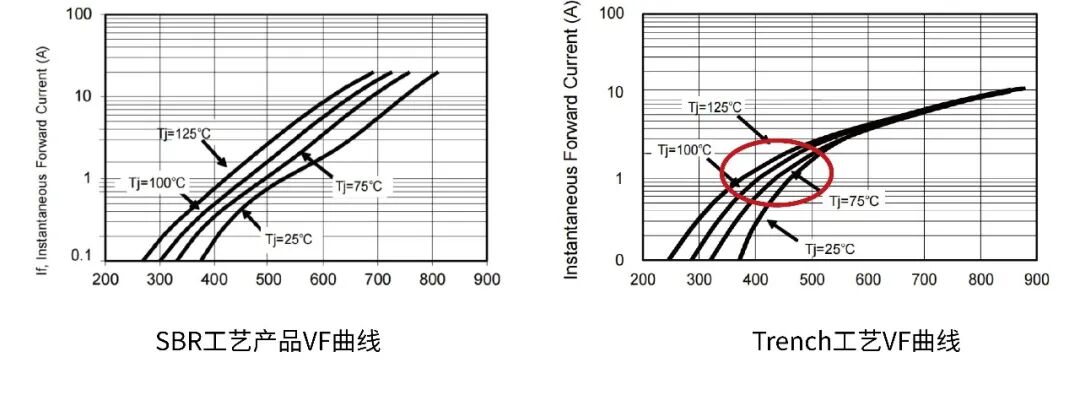

150V沟槽工艺VF曲线

沃尔德半导体的150V Low VF肖特基采用先进的Trench工艺，在同样的150V电压下，Trench工艺的肖特基比SBR工艺产品在实际应用中具有更低的正向压降。

02 相同封装不同工艺在相同条件下的对比

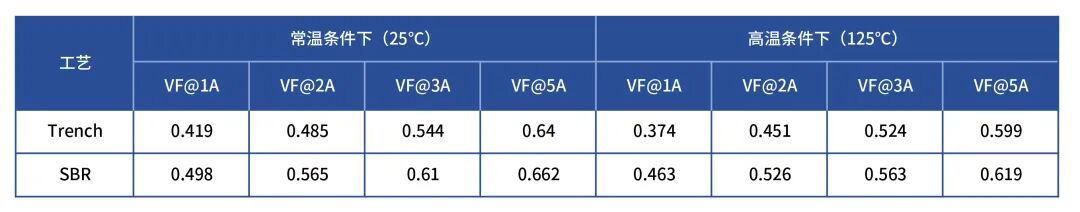

静态测试对比

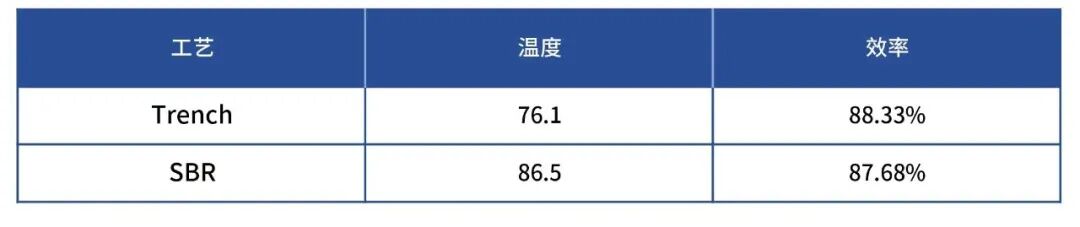

动态测试对比

测试条件：交流输入220VAC，输出24V/1.5A，环境温度25℃

由测试数据可得，Trench工艺比SBR工艺温度低10℃，效率提升0.65%，这表明Trench工艺的产品比SBR工艺的产品更具有优势。

03 相同规格不同品牌在相同条件下的对比

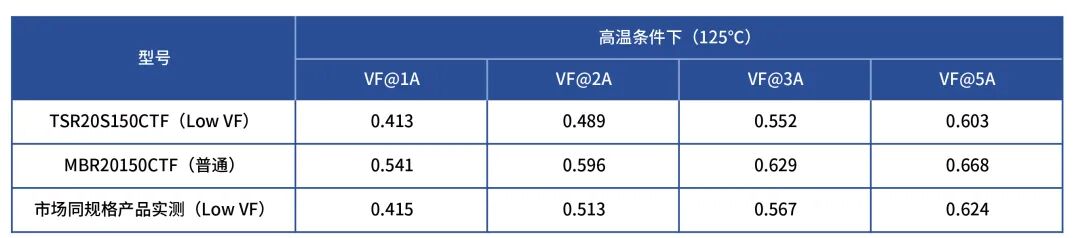

静态测试对比

沃尔德半导体的150V Low VF肖特基二极管的产品相较市场同规格产品，在高温条件下的VF值低于市场同规格产品；TSR20S150CTF实测高温IR在0.8mA左右，这一数值对用户来说使用是非常安全可靠的。

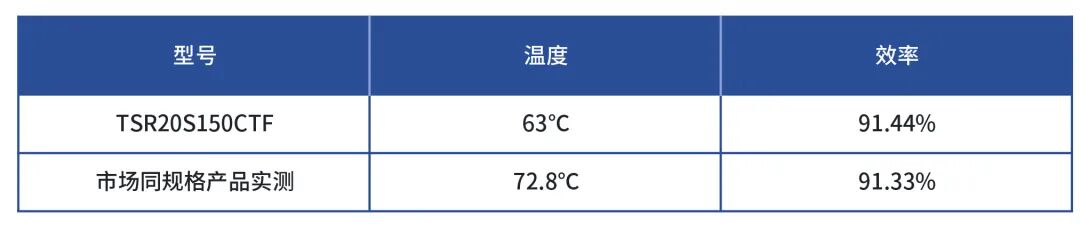

动态测试对比

测试条件：交流输入220VAC，输出24V/8A，环境温度25℃

从效率方面来看，沃尔德半导体的150V Low VF肖特基二极管比市场同规格产品的效率提升0.11%；从温度方面来看，沃尔德半导体的150V Low VF肖特基二极管的温度为63℃，比市场同规格产品的 72.8℃低9.8℃。这表明沃尔德半导体的150V Low VF肖特基二极管在提高效率、降低温升上具有明显优势，确保电源设备的可靠性。

150V Low VF肖特基典型应用方案一（PFC+LLC）

LED电源、POE电源、电动自行车充电器、48V以上工业电源以及音响电源的应用原理图

POE电源：

电源功率为200W时，推荐使用型号：TSR10S150CT/CTF

电源功率为300W时，推荐使用型号：TSR20S150CT/CTF

电动自行车充电器：

充电器功率为168W时，推荐使用型号：TSR10S150CT/CTF

充电器功率为218W时，推荐使用型号：TSR10S150CT/CTF

充电器功率为350W时，推荐使用型号：TSR20S150CT/CTF

48V以上工业电源：

电源功率为480W时，推荐使用型号：TSR30S150CT/CTF

150V Low VF肖特基典型应用方案二(Flyback)

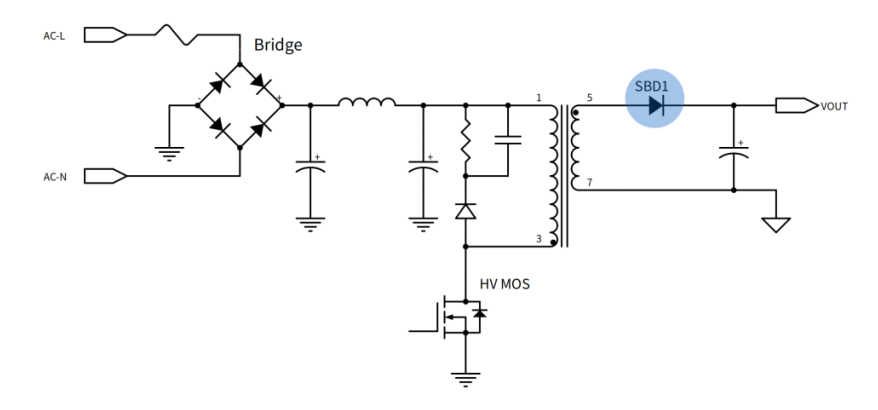

24V输出电源应用原理图

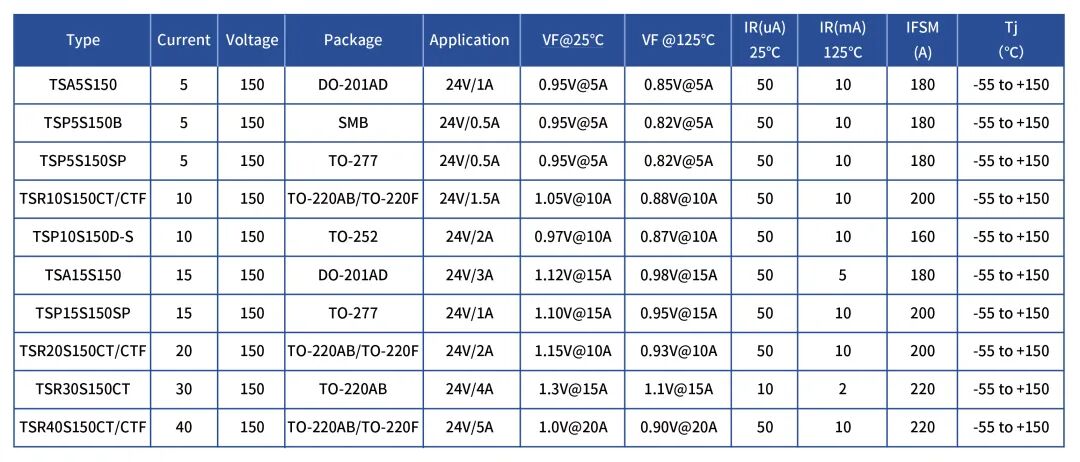

24V/1A输出，推荐使用型号：TSA5S150

24V/1.5A输出，推荐使用型号：TSR10S150CT/CTF

24V/2A输出，推荐使用型号：TSR20S150CT/CTF

24V/3A输出，推荐使用型号：TSR30S150CT/CTF

04 应用领域

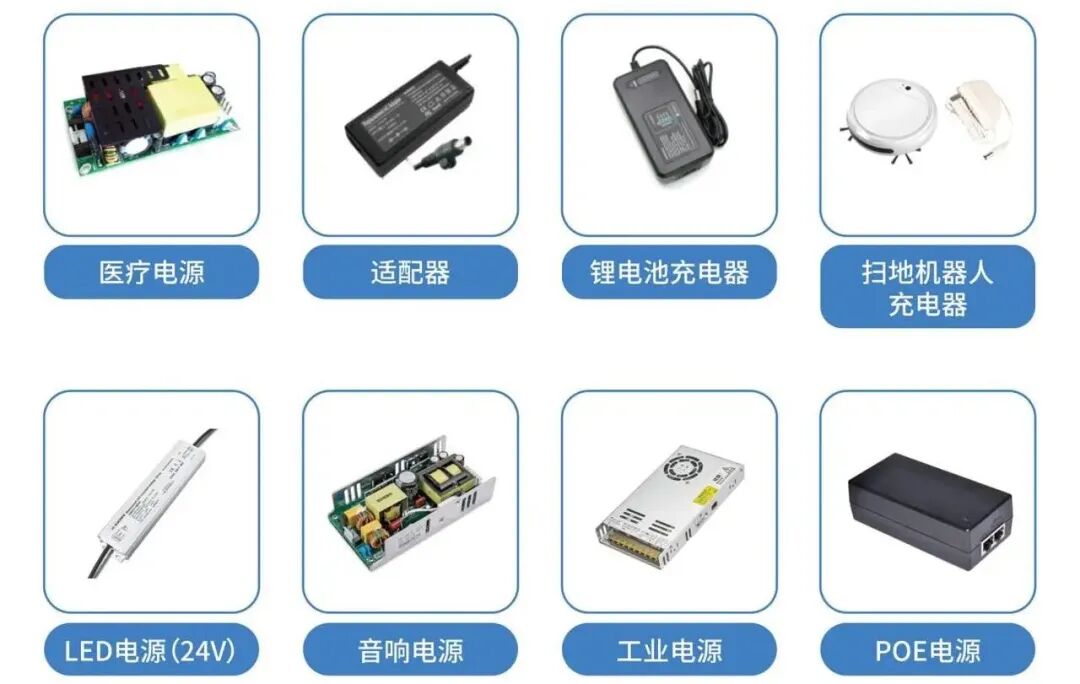

150V Low VF 肖特基二极管的典型应用方案广泛，适用于POE电源、医疗电源、适配器、锂电池充电器、扫地机器人充电器、LED电源、音响电源和工业电源等领域。

150V Low VF肖特基二极管作为性能优异的电子元件，市场前景广阔，具有巨大的发展潜力。随着科技的不断进步和市场需求的不断增长，它将在各个领域发挥重要作用，引领科技未来的发展。

05 产品推荐

沃尔德肖特基二极管采用先进的封装工艺，具有低正向压降的特点。电流涵盖了1A到60A，电压从40V到200V全覆盖，可以满足电源产品的高效率，高可靠性的需求。

沃尔德快恢复二极管采用先进的封装工艺，电压从100V到1700V，电流从1A到300A,反向恢复时间从16ns到500ns ,适用于PFC电路，高频高压电源等。

沃尔德LOW VF快恢复二极管具有低的VF值、低漏电流，应用于PFC电路、高频高压电路、次级整流电路。

沃尔德共阴共阳快恢复二极管具有一致性好，低VF值、低Trr、低漏电流的特性，应用于高频桥式整流电路，正负压输出整流电路、高频高压大电流电路。

高效节能之选 ——150V Low VF 肖特基二极管
